斜率觸發是在指定時間的正斜率或負斜率上觸發，適用于觀測鋸齒波或三角波。

在示波器中，將兩條觸發電平線與上升沿相交的兩點間的時間差定義為正斜率時間，同理，將兩條觸發電平線與下降沿相交的兩點間的時間差定義為負斜率時間。如下圖所示。

觸發類型

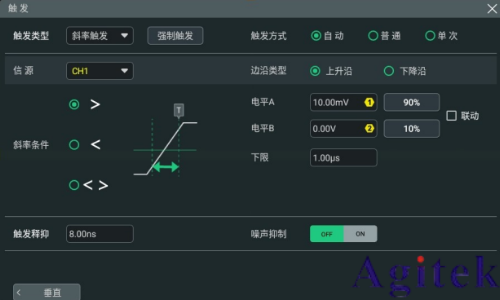

在 觸發類型 下拉菜單中選擇“斜率觸發”，可進行斜率觸發配置。

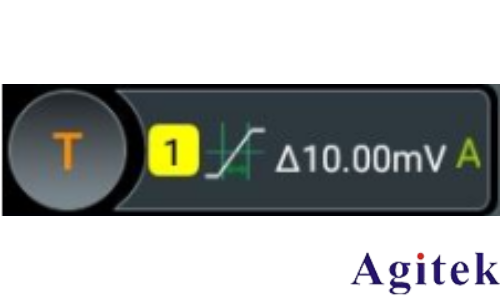

選擇觸發類型后，屏幕上方的觸發信息標簽中顯示當前的觸發設置信息（包括觸發類型、觸發信源和觸發電平，如下圖所示），并隨著觸發設置的改變而改變。

信源選擇

點擊 信源 下拉菜單選擇 CH1~CH4。當前信源顯示在屏幕上方觸發信息標簽中。

只有選擇已接入信號的通道作為觸發源才能夠得到穩定的觸發。

邊沿類型

在 邊沿類型 菜單選擇在何種邊沿上觸發。

? 上升沿：在輸入信號的上升沿處進行觸發。

? 下降沿：在輸入信號的下降沿處進行觸發。

斜率條件

在斜率條件 菜單中選擇斜率條件。

? 邊沿類型選擇“上升沿”，斜率條件選擇“>”：在輸入信號的正斜率時間大于設置的時間時觸發。

? 邊沿類型選擇“上升沿”，觸發條件選擇“<”：在輸入信號的正斜率時間小于設置的時間時觸發。

? 邊沿類型選擇“上升沿”，觸發條件選擇“< >”：在輸入信號的正斜率時間大于設置的時間下限且小于設置的時間上限時觸發。

? 邊沿類型選擇“下降沿”，觸發條件選擇“>”：在輸入信號的負斜率時間大于設置的時間時觸發。

? 邊沿類型選擇“下降沿”，觸發條件選擇“<”：在輸入信號的負斜率時間小于設置的時間時觸發。

? 邊沿類型選擇“下降沿”，觸發條件選擇“< >”：在輸入信號的負斜率時間大于設置的時間下限且小于設置的時間上限時觸發。

斜率時間設置

? 斜率條件 設置為“>”或“<”時，點擊 下限 或 上限 輸入框，通過彈出的數字鍵盤進行設置；也可以旋轉對應的多功能旋鈕修改上限或下限值。斜率時間可設置范圍為 1 ns

至 10 s。

? 斜率條件 設置為“< >”時，分別點擊 上限 和 下限 輸入框，通過彈出的數字鍵盤進行設置；也可以旋轉對應的多功能旋鈕修改上限和下限值。斜率時間下限必須小于斜率時間上限。

觸發方式

在 觸發方式 菜單中選擇自動、普通或單次。

觸發參數設置

該觸發類型下的觸發參數：觸發釋抑和噪聲抑制。

電平選擇和設置

觸發條件設置完成后，需調節觸發電平，以正確觸發信號，獲得穩定波形。

分別點擊 電平 A 和 電平 B 輸入框，通過彈出的數字鍵盤設置電平 A/電平 B；也可以旋轉前 面板觸發電平旋鈕或對應的多功能旋鈕調整電平 A/電平 B。當勾選 聯動 時，會同時調整觸發電平上限和下限，觸發電平差值（即觸發電平上限與觸發電平下限的差值）保持不變。當前觸發電平值顯示在屏幕上方觸發信息標簽里。

提示

按下觸發電平旋鈕，可將此旋鈕的調節模式切換為“只調節電平 A”、“只調節電平 B”或“同時調節 電平 A 和電平 B”。
