本系列示波器中，DHO1072/DHO1102/DHO1202 三個型號提供 2 個模擬輸入通道CH1~CH2，DHO1074/DHO1104DHO1204 三個型號提供 4 個模擬輸入通道 CH1~CH4，并且為每個通道提供獨立的垂直控制系統。每個通道的垂直系統設置方法完全相同，本章以四通道型號的 CH1 為例介紹垂直系統的設置方法。

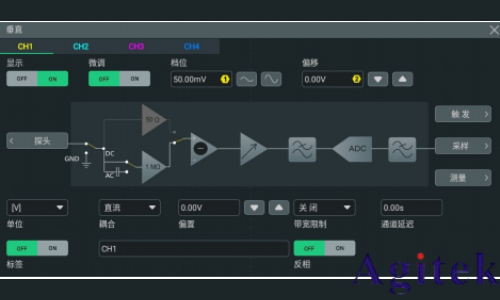

當通道被選中時，觸摸屏幕下方的通道狀態標簽，彈出如下圖所示的菜單。

打開或關閉模擬通道

打開模擬通道

將一個信號接入 CH1 的通道連接器后，可通過如下方式開啟通道。

? 點擊屏幕下方的通道狀態標簽，打開通道。

? 按前面板右側按鍵 1可打開通道，該按鍵背燈點亮。

? 在設置垂直系統 菜單中，選擇 CH1 的通道頁簽，顯示 項選擇 ON 可打開 CH1，選擇OFF 關閉 CH1。

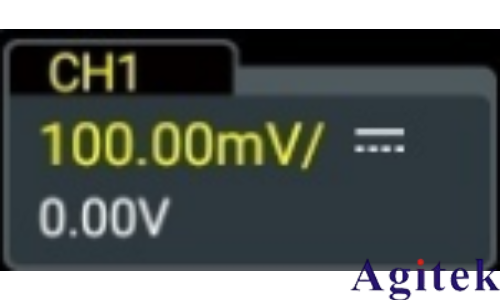

通道 1 處于激活狀態時，通道狀態標簽如下圖所示。

通道狀態標簽中顯示的信息與當前通道設置有關（與通道的開/關狀態無關）。打開通道后，根據輸入信號調整垂直檔位、水平時基、觸發方式以及觸發電平等參數，使顯示的波形易于觀察和測量。

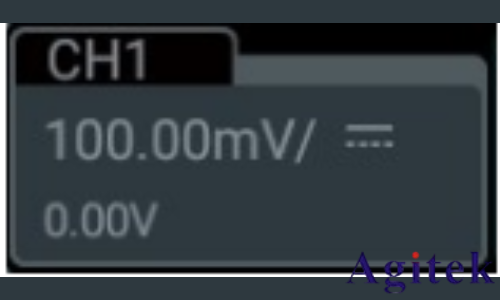

通道 1 處于已打開但未處于激活狀態時，通道狀態標簽如下圖所示。

點擊屏幕下方的通道狀態標簽，或按前面板右側按鈕，可激活通道 CH1。您也可在垂

直系統菜單中選中 CH1 激活通道。

關閉模擬通道

可通過如下幾種方法關閉模擬通道：

? 若 CH1 通道已打開，處于激活狀態，可直接按前面板右側通道鍵進行關閉；也可以點擊屏幕下方的通道狀態標簽打開垂直系統菜單后，再次點擊通道狀態標簽關閉通道。

? 若通道 CH1 處于已打開，但未激活狀態，可先激活通道 CH1，再通過按鍵 1或通道狀態標簽關閉通道。

? 可以在設置垂直系統 菜單中，將通道 CH1 的 顯示 功能按鈕設置為 OFF，來關閉通道。

? 可以使用觸摸屏進行操作，通過向下拖動通道標簽來快速關閉通道。

通道 1 處于關閉狀態時，通道狀態標簽如下圖顯示。
