這是一篇關于如何使用Keithley 4200A-SCS參數分析儀通過USB控制AFG31000任意函數發生器的應用說明文檔。文章詳細介紹了連接方法、配置步驟以及如何通過Clarius軟件控制AFG31000生成不同波形。以下是對這些核心內容的簡要概述：

1. AFG31000系列任意函數發生器簡介:

   AFG31000系列任意函數發生器具有高輸出頻率和內置波形生成功能。

   可通過USB遠程控制，支持SCPI命令，使用NI VISA發送命令。

2. 連接AFG31000到4200A-SCS:

   使用USB A到USB B電纜連接，USB B端連接AFG31000后板，USBA端連接4200A-SCS的USB A端口。

   4200A-SCS后板和前板各提供四個USB A端口。

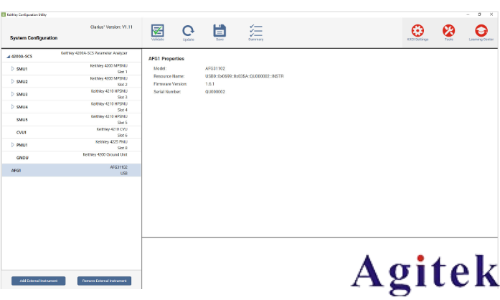

3. 在Keithley配置工具中添加AFG31000:

   連接后，通過Keithley配置工具(KCon)添加AFG31000。

   點擊Update按鈕自動檢測并添加AFG31000，最多支持四個AFG31000設備。

4. 使用AFG31000用戶庫:

   Clarius V1.11版本添加了AFG31000用戶庫，支持配置不同波形。

   用戶庫包含四個用戶模塊，用于配置和輸出任意波形到AFG31000的各個通道。

5. 配置和輸出波形:

   通過afg31000_ config _2ch和afg31000_ config _1ch模塊配置雙通道或單通道波形。

   可配置的波形類型包括正弦波、方波、斜坡波、脈沖波等。

   可設置參數包括頻率、幅度、偏移、周期數等。

6. 加載任意波形文件:

   文件可從AFG31000內部存儲或連接的USB驅動器中加載。

7. 內置庫測試和項目:

   Clarius內置了四個AFG31000測試和一個項目，用于自動化波形生成。

   可通過關鍵詞搜索找到這些測試和項目。

8. 測試運行和結果:

   成功運行測試后，Clarius界面會返回0值。

   返回其他值表示測試失敗。

9. 示例測試配置和輸出:

   示例展示了afg31000-config-2ch測試的配置和輸出過程。

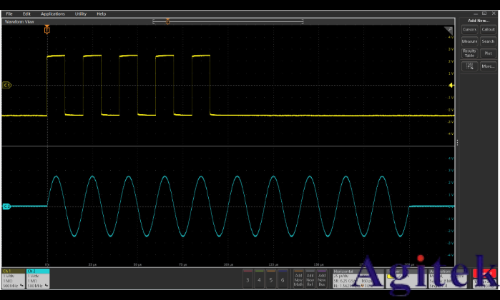

   配置的波形通過SCPI命令發送到AFG31000，并在示波器上捕獲輸出波形。

這篇文章為使用Keithley 4200A-SCS參數分析儀通過USB控制AFG31000任意函數發生器提供了詳細的配置和操作指南，并通過示例測試展示了如何自動化生成和輸出波形。
