要詳細探討為什么在示波器的交流耦合模式下可能看到類似于直流分量的波形，我們需要深入了解示波器的工作原理、信號處理過程以及實際應用中可能遇到的問題。以下是一個全面的解析：

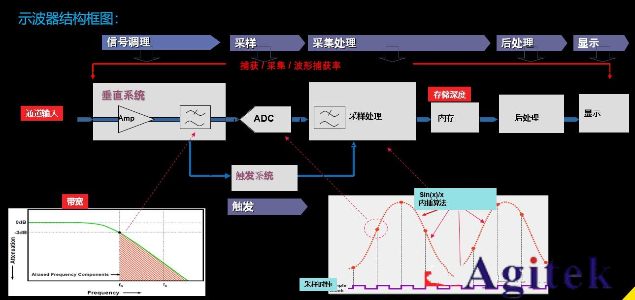

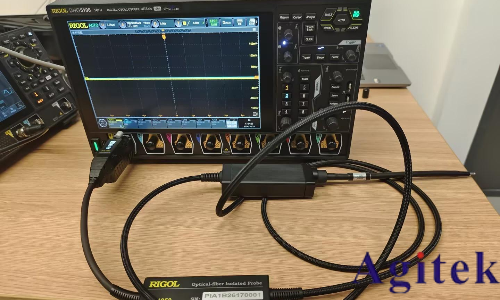

示波器基本原理
示波器是一種電子測試儀器，用于觀察變化電壓信號的波形。它能夠提供關于信號頻率、振幅和其他特性的詳細信息。示波器通常有兩種耦合方式：直流（DC）耦合和交流（AC）耦合。

直流耦合：允許所有頻率的信號通過，包括直流成分。
交流耦合：通過一個高通濾波器阻擋直流成分，只允許交流成分通過。

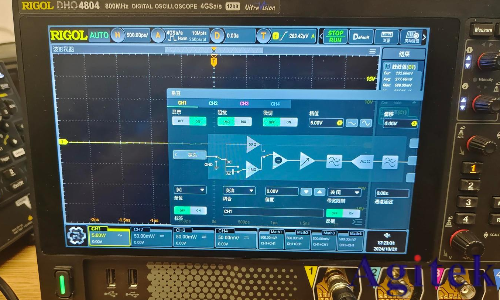

交流耦合的工作機制

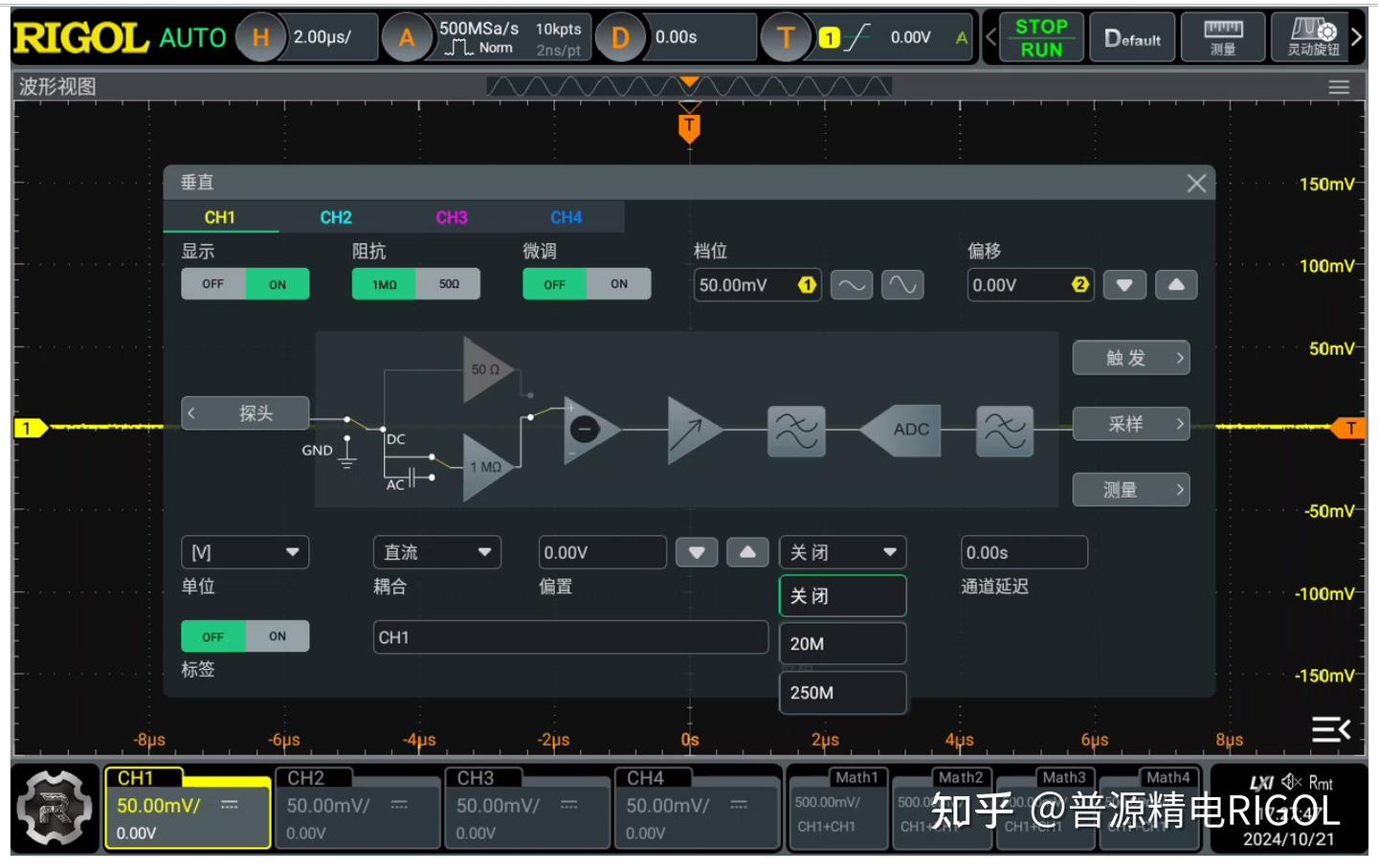

在交流耦合模式下，示波器使用一個耦合電容來隔離直流信號。這個電容與接下來的輸入電阻一起形成一個高通濾波器，該濾波器決定了信號的低頻截止點。這意味著低于某一頻率的信號成分會被逐漸衰減。

2.1 高通濾波器的行為
截止頻率：濾波器的截止頻率（通常為幾赫茲）決定了哪些頻率的信號成分會被顯著衰減。例如，典型的交流耦合可能具有約10 Hz的截止頻率。
相移和幅度衰減：低于截止頻率的信號不僅會經歷幅度衰減，還會發生相位偏移。這對于近似直流或低頻信號來說尤為顯著，可能導致波形失真。

原因分析：為什么會出現類似直流的波形
盡管交流耦合設計用于排除直流成分，但在實際操作中仍可能看到類似直流的波形，其原因如下：
（1）信號頻率特性
當信號包含非常低頻的成分時，這些成分可能沒有被高通濾波器完全衰減，從而在波形上表現為“漂移”或者慢速變化，看起來像是直流分量。例如，一個緩慢變化的正弦波在交流耦合下可能會因?yàn)闉V波造成波形底部抬起，顯示出直流偏移。
（2）充放電效應
切換到交流耦合后，耦合電容需要時間來調整到新的穩態。這一過渡期內，可能會出現暫時的基線漂移現象，特別是在測量存在直流偏置的信號時。
（3）示波器帶寬和性能限制
示波器的有限帶寬意味著它不能完美捕捉所有信號細節。尤其對于低頻信號，這種限制可能導致不準確的幅值呈現，使得波形看起來像是含有額外的直流成分。

（4）環境噪聲
環境中的電磁干擾或示波器本身的內部噪聲也可能影響觀測結果。如果這些噪聲以非常低的頻率出現，它們可能會在交流耦合模式下表現為一種穩定的“背景”，類似于直流分量。

實際應用中的考量
在實踐中，為了減少或消除這種類似直流分量的現象，可以采取以下措施：
（1）調整耦合設置
在測量前，根據信號特性選擇合適的耦合模式。對于可能含有低頻分量的重要信號，直流耦合可以提供更真實的全貌。
（2） 校驗連接和設備
確保示波器探頭和被測電路之間的連接良好，以減少引入額外的電氣噪聲。同時，校驗示波器的功能是否正常，并進行必要的儀器校準。

（3）應用數字濾波
如果示波器支持，可以使用數字濾波功能來進一步分析和處理信號，去除不需要的低頻或高頻噪聲。

理論與實踐的差異
雖然理論上交流耦合應該完全排除直流成分，但實際中總會由于各種因素導致理論與實踐的不一致。在復雜電路或噪聲環境中，這種不一致可能更加明顯。因此，理解并識別這些現象對電路調試和信號分析至關重要。
總結來說，示波器的交流耦合模式下出現類似直流分量的現象主要?dú)w因于濾波器特性、信號頻率響應、噪聲以及設備本身的限制。通過合理設置測量參數和條件，可以有效地控制和解釋這一現象。

歷史背景與技術發展

6.1 示波器的發展

早期示波器：最初的示波器是模擬設備，主要依賴陰極射線管（CRT）來顯示信號波形。這些設備的帶寬和靈敏度都較為有限，因此在處理低頻和高頻信號時容易引入失真。

數字示波器的興起：隨著半導體技術的發展，數字存儲示波器（DSO）逐漸取代了傳統的模擬示波器。DSO具有更高的精度和帶寬，可以通過數字信號處理技術更好地濾除不必要的信號成分。

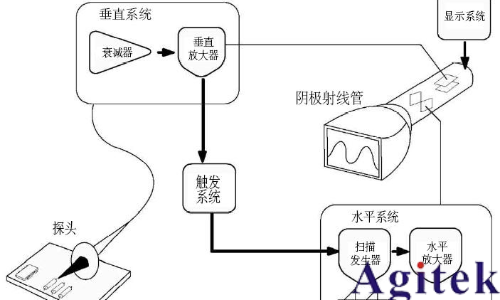

圖為模擬示波器結構圖

6.2 耦合技術的演變

電容耦合的改進：隨著材料科學和制造技術的進步，示波器中的耦合電容和相關組件不斷優化，從而在交流耦合模式下提供了更好的性能。

軟件補償：現代數字示波器可以通過軟件實現自動補償，減少耦合過程中不必要的偏移和失真。

總結來說，示波器的交流耦合模式下出現類似直流分量的現象主要?dú)w因于濾波器特性、信號頻率響應、噪聲以及設備本身的限制。通過合理設置測量參數和條件，可以有效地控制和解釋這一現象。
