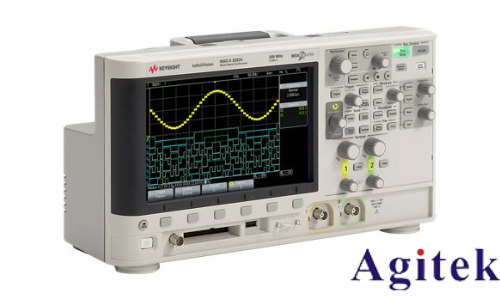

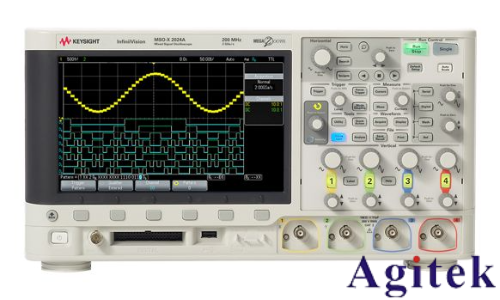

是德示波器MSOX2002A作為一款高性能測量儀器，其滾動模式（Roll Mode）為工程師提供了實時觀察信號隨時間變化的能力，特別適用于監測電源紋波、通信信號包絡、機械振動等長時間信號趨勢。本文將詳細介紹該示波器滾動模式的設置步驟與優化技巧，幫助用戶高效完成信號分析。

一、滾動模式的基本原理與優勢

滾動模式通過連續捕獲并左移波形數據，在屏幕上形成“時間軸窗口”，無需等待觸發事件即可實時顯示信號動態。其核心優勢在于：1. 長時間信號趨勢監測；2. 低頻信號細節捕捉；3. 實時調試與故障排查。理解這些特性是正確設置的前提。

二、滾動模式設置步驟

1. 進入滾動模式

按下示波器前面板上的“Horiz”（水平控制）按鈕，進入水平設置菜單；

通過旋鈕或方向鍵選擇“Acquisition Mode”，切換至“Roll”模式；

確認設置后，波形將自右向左連續滾動。

2. 調整滾動速度（Horizontal Timebase）

旋轉“Horizontal Position/Scale”旋鈕，設置時基范圍（如200 ms/div至1 s/div）；

高頻信號（如瞬態脈沖）適用快速時基（數值小），低頻信號（如電源紋波）建議慢速時基（如500 ms/div）。

3. 優化觸發設置

推薦使用邊沿觸發（Edge Trigger）或視頻觸發（Video Trigger），確保波形穩定；

調整觸發電平至信號有效范圍（如峰值的70%），避免觸發點頻繁變動；

若波形顯示混亂，啟用“AutoTrigger”模式自適應信號變化。

4. 垂直控制與實時測量

調整垂直檔位（V/div）使信號幅度清晰顯示（如占屏幕80%高度）；

啟用自動測量（AutoMeasure）功能，實時獲取頻率、峰峰值等參數；

需凍結波形分析時，按下“Run/Stop”鍵暫停滾動。

三、應用場景與參數配置示例

1. 電源紋波測試

滾動速度：500 ms/div；

觸發模式：邊沿觸發（上升沿）；

聯動頻譜分析（FFT）定位干擾頻率。

2. 通信信號監測

滾動速度：1 s/div；

觸發模式：視頻觸發；

多通道同步對比基帶與調制信號相位。

四、注意事項與故障排除

高頻信號模糊：滾動模式適用于<10 kHz信號，高頻信號需降低時基或使用Zoom功能；

觸發不穩定：檢查觸發電平是否匹配信號幅度，必要時啟用AutoTrigger；

單次觸發禁用：滾動模式下避免使用Single觸發，否則僅捕獲單次波形后停止滾動；

數據丟失風險：長時間記錄需確保存儲空間充足，定期檢查記錄狀態。

五、進階技巧：自動化與數據保存

通過SCPI命令（如`：ACQUIRE：ROLL ON`）實現遠程控制，或利用Python腳本自動化監測。記錄波形數據至USB設備，導出為CSV或MATLAB格式進行離線分析。

正確設置是德示波器MSOX2002A的滾動模式，可大幅提升信號趨勢分析與故障診斷效率。通過合理配置滾動速度、觸發條件及測量參數，用戶能快速捕捉信號動態變化，結合應用場景優化設置，將為工程實踐提供可靠數據支持。
