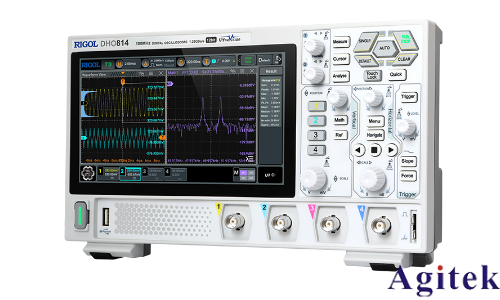

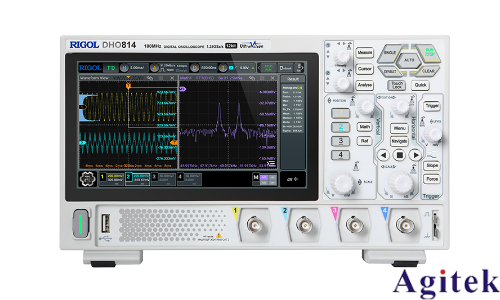

在電子測量領域，示波器的探頭校準是確保測量精度的基礎環節。普源DHO804示波器作為高性價比的通用型設備，其探頭校準操作直接影響信號分析的可靠性。本文結合官方手冊與工程實踐，系統闡述DHO804探頭校準的完整流程及關鍵注意事項，幫助用戶建立科學的校準規范。

一、校準前的環境檢查與設備準備

1. 環境條件確認

校準需在電磁干擾較小的環境下進行，避免靠近大功率設備或強磁場源。環境溫度控制在15℃~30℃范圍內，濕度低于80%，以確保示波器內部電路穩定性。

2. 設備狀態檢查

確認示波器電源連接穩定，開機預熱至少15分鐘使內部元件達到熱平衡狀態。

檢查探頭外觀完整性，確保連接線無破損、接地夾緊固，補償電容未松動。

二、內部自校準操作流程

普源DHO804支持一鍵式內部自校準，可快速修正垂直增益、水平時基等關鍵參數。

1. 啟動自校準程序

通過菜單鍵進入"System"（系統）菜單，選擇"Self-Calibration"（自校準）。

確認所有輸入通道未連接探頭或測試線，點擊"Start"啟動校準。系統將自動檢測垂直放大器、觸發電路及ADC模塊參數，耗時約3分鐘。

2. 校準結果驗證

校準完成后，示波器會顯示"Pass"或"Fail"結果。若顯示異常，需檢查示波器是否存在硬件故障或聯系售后支持。

三、探頭補償調節步驟

探頭補償是校準的核心環節，用于修正探頭與示波器輸入端的阻抗匹配問題。

1. 連接校準信號源

將探頭連接到示波器通道1的校準信號輸出端（通常為1kHz方波，2Vp-p）。

確保探頭衰減比與示波器通道設置一致（如10:1探頭需將通道衰減系數設為×10）。

2. 波形觀測與補償調整

按下示波器面板上的"Preset"鍵初始化設置，觀察方波波形。若出現圖1所示過沖或振鈴，需調整探頭補償電容。

使用無感螺絲刀微調探頭尖端補償孔內的電容，直至波形呈現圖2的理想狀態。

四、校準驗證與周期管理

1. 精度驗證方法

使用經計量認證的信號源輸出1Vpp/1kHz正弦波，記錄示波器測量值與標準值的偏差。垂直誤差應≤±3%，水平誤差≤±50ppm。

對比不同衰減檔位下的測量結果，驗證探頭全量程線性度。

2. 校準周期建議

日常使用環境下每6個月進行一次完整校準；

在高頻測量、高溫環境或探頭頻繁更換場景下，校準周期縮短至3個月；

每次更換探頭或維修示波器后，必須重新校準。

五、關鍵注意事項

避免使用過長測試線，保持探頭接地線盡可能短（≤10cm）；

校準過程中禁止觸摸探頭尖端，防止引入人體感應噪聲；

存儲校準數據時，需記錄環境溫度、濕度及校準設備編號，便于后續追溯。

通過規范的校準流程與嚴謹?shù)尿?yàn)證方法，普源DHO804示波器能夠持續提供±2%以內的測量精度，滿足電源紋波分析、高速信號調試等場景的需求。定期校準不僅是儀器維護的常規動作，更是工程師構建可信測量體系的基石。
