在現代電子系統設計和測試中，對射頻器件和系統的精準測量至關重要。是德作為業界領先的測試測量?jī)x器廠商，其矢量網絡分析儀(VNA)和信號發生器憑借其高精度、寬頻帶和強大的功能，成為射頻測試領域的標配。將兩者聯用，可以構建一個更強大的測試平臺，實現更復雜的測試任務，并大幅提高測試效率和精度。本文將深入探討VNA與信號發生器聯用的技術細節、應用領域以及**實踐。

　　一、矢量網絡分析儀與信號發生器的基本原理

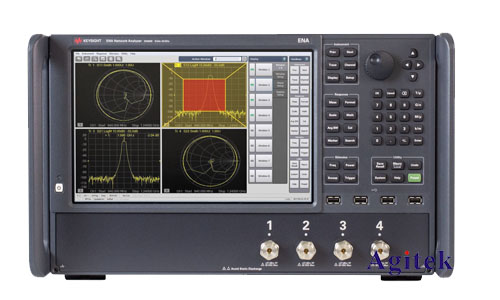

　　矢量網絡分析儀(VNA)是一種用于測量網絡參數（如S參數、Y參數、Z參數）的精密儀器。它通過發射已知信號，測量反射和透射信號的幅度和相位，從而精確表征被測器件或系統的特性。其核心在于其能夠同時測量幅度和相位，這對于精確表征復雜的射頻網絡至關重要。

　　信號發生器則負責產生各種不同頻率、幅度和調制方式的射頻信號，作為VNA的激勵源。其頻率精度、輸出功率穩定性和波形純度等性能指標直接影響著測量的精度和可靠性。在VNA與信號發生器聯用時，信號發生器提供精確的激勵信號，VNA則精確測量被測器件對該信號的響應，從而獲得其完整的射頻特性。

　　二、是德VNA與信號發生器聯用的優勢

　　將是德的VNA和信號發生器聯用，可以帶來以下顯著優勢：

　　高精度測量：是德的VNA和信號發生器都具備極高的測量精度和穩定性，其聯用能夠確保測試結果的準確可靠，滿足各種嚴苛的測試要求。

　　寬頻帶覆蓋：是德的產品線覆蓋了從低頻到毫米波甚至太赫茲的寬廣頻段，能夠滿足不同應用場景的測試需求。

　　靈活的測試配置：通過軟件控制，可以靈活配置信號發生器的輸出參數和VNA的測量參數，實現各種復雜的測試方案，例如掃頻測量、調制信號測量、相干測量等。

　　自動化測試：是德的VNA和信號發生器都支持自動化測試，可以通過編程控制實現批量測試和數據分析，大大提高測試效率。

　　強大的軟件支持：是德提供功能強大的軟件平臺，支持?jǐn)?shù)據分析、報告生成以及與其他測試設備的集成，方便用戶進行數據處理和結果分析。

　　三、應用領域及案例分析

　　是德VNA與信號發生器聯用方案廣泛應用于以下領域：

　　5G通信系統測試:用于測試5G基站、終端設備的射頻前端模塊、天線等組件的性能，包括S參數測量、線性度測試、EVM測試等。

　　衛星通信系統測試:用于測試衛星通信設備的接收機、發射機以及天線系統的性能，包括噪聲系數測量、增益測量、互調失真測量等。

　　雷達系統測試:用于測試?yán)走_(dá)系統的接收機、發射機以及天線陣列的性能，包括信噪比測量、距離分辨率測量、角度分辨率測量等。

　　航空航天電子系統測試:用于測試各種航空航天電子設備的射頻組件和系統性能，確保其可靠性和穩定性。

　　案例分析:例如，在5G基站測試中，可以使用是德的VNA測量射頻前端模塊的S參數，同時使用信號發生器產生不同功率等級的信號，評估模塊的線性度性能，從而確保基站的傳輸質量。

　　四、實際操作與配置

　　將是德VNA與信號發生器聯用需要考慮以下幾個方面：

　　連接方式：通常采用同軸電纜將信號發生器連接到VNA的端口，以及被測器件連接到VNA的另外一個端口。

　　軟件設置：需要通過VNA的軟件設置測量參數，例如頻率范圍、掃描點數、功率等級等，同時需要設置信號發生器的輸出參數，以確保其與VNA匹配。

　　校準過程：進行精確測量之前，需要對VNA進行校準，以消除測試系統自身的誤差，提高測量精度。

　　是德矢量網絡分析儀與信號發生器聯用，提供了一種高效、精確的射頻測試方案，廣泛應用于各個領域。通過充分利用其先進的功能和強大的軟件支持，可以顯著提高測試效率和精度，滿足現代電子系統日益嚴苛的測試要求，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
