通信技術的飛速發展對測試測量設備提出了更高的要求。作為一款高性能混合域示波器，泰克MDO3014憑借其強大的功能和靈活的應用，在通信工程測試領域占據著重要的地位。本文將深入探討泰克MDO3014示波器在通信系統測試中的應用方案，并結合實際案例分析其優勢與使用方法。

　　一、泰克MDO3014示波器的核心功能與優勢

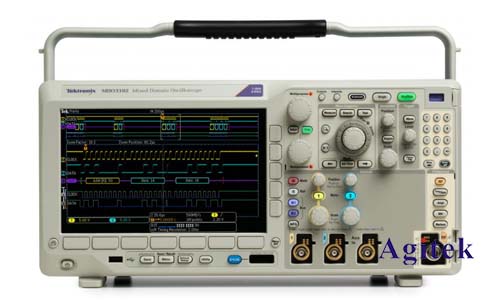

　　泰克MDO3014混合域示波器集成了示波器、頻譜分析儀、協議分析儀等多種功能于一體，其核心優勢在于：

　　混合域測量：能夠同時進行時域和頻域測量，方便工程師從不同角度分析信號特性，快速定位故障。例如，可以同時觀察信號的時間波形和頻譜特性，從而更準確地判斷信號質量和干擾源。

　　高帶寬和采樣率：MDO3014擁有高達1 GHz的帶寬和2.5 GS/s的采樣率，能夠清晰地捕捉到高速信號的細節，滿足高速數據通信系統測試的需求。這對于分析高頻信號的細微變化，如信號的抖動和噪聲，至關重要。

　　豐富的協議分析功能：支持多種通信協議的分析，例如以太網、USB、I2C、SPI等，能夠快速解碼協議數據，方便工程師進行協議一致性測試和故障診斷。這大大縮短了測試時間，提高了工作效率。

　　強大的觸發功能：提供多種觸發模式，例如邊緣觸發、脈沖寬度觸發、邏輯觸發等，可以精確地捕捉到感興趣的信號事件，避免錯過關鍵信息。這對于復雜的通信系統調試尤其重要。

　　直觀的軟件界面：配備用戶友好的軟件界面，方便工程師進行操作和數據分析。其強大的軟件功能包括自動測量、波形數學運算、報表生成等，能夠簡化測試流程并提高數據分析效率。

　　二、泰克MDO3014在通信工程測試中的應用方案

　　泰克MDO3014示波器可以應用于通信工程測試的多個方面：

　　1.信號完整性測試：在高速數字通信系統中，信號完整性至關重要。MDO3014可以精確測量信號的上升時間、下降時間、過沖、下沖等參數，判斷信號是否滿足設計要求。通過眼圖分析功能，可以評估信號的抗干擾能力和可靠性。

　　2.串擾測試：MDO3014可以測量信號線之間的串擾，并分析串擾對信號質量的影響。這對于設計高密度PCB板和多通道通信系統至關重要。

　　3.頻譜分析：MDO3014集成的頻譜分析儀功能可以分析信號的頻譜特性，檢測信號中的諧波、噪聲和干擾信號，為信號干擾問題的診斷提供依據。

　　4.協議一致性測試：利用MDO3014的協議分析功能，工程師可以驗證通信設備是否符合相關的通信協議標準，例如以太網協議、USB協議等。

　　5.故障診斷：當通信系統出現故障時，MDO3014可以幫助工程師快速定位故障點。通過觀察信號波形和頻譜特性，可以判斷故障的類型和原因。

　　三、案例分析：以太網信號質量測試

　　以一個以太網信號質量測試為例，說明MDO3014的應用：

　　假設需要測試一個以太網網絡的信號質量。工程師可以使用MDO3014的示波器功能觀察以太網信號的波形，檢查是否存在毛刺、抖動等現象。同時，利用頻譜分析功能可以檢測是否存在干擾信號，例如EMI或電磁干擾。最后，通過MDO3014的以太網協議分析功能，可以解碼以太網數據包，檢查是否存在丟包、錯誤碼等問題。通過這些綜合的分析，工程師可以全面評估以太網網絡的信號質量，并找出潛在的問題。

　　泰克MDO3014示波器憑借其強大的功能、靈活的應用和易用的界面，為通信工程測試提供了有效的解決方案。它能夠顯著提高測試效率，降低測試成本，并幫助工程師快速解決通信系統中的各種問題。
