隨著網絡通信技術的飛速發展，對網絡設備性能和可靠性的要求也越來越高。準確、高效地分析網絡通信信號，對于保障網絡穩定運行、提高網絡性能至關重要。示波器作為一種重要的測試儀器，在網絡通信信號分析中發揮著關鍵作用。是德科技DSOX4022A示波器憑借其優異的性能和豐富的功能，成為許多工程師和技術人員的首選。本文將深入探討DSOX4022A在網絡通信信號分析中的應用，并提供一些實際案例分析。

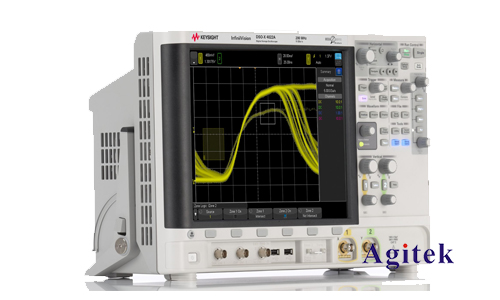

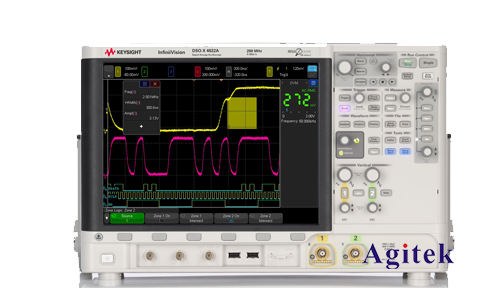

　　DSOX4022A示波器的關鍵特性及參數:DSOX4022A是一款雙通道、200MHz帶寬的數字存儲示波器，具備多種高級測量功能，例如自動測量、波形數學運算、FFT分析等。其關鍵特性包括：

　　高帶寬和采樣率:200MHz的帶寬和高達1GSa/s的采樣率能夠捕捉到高速網絡通信信號中的細節，例如高速數據包的上升沿和下降沿。

　　多種觸發模式:支持多種觸發模式，例如邊沿觸發、脈沖寬度觸發、視頻觸發等，能夠精確地捕捉到感興趣的信號事件。

　　豐富的測量功能:內置多種自動測量功能，例如幅度、頻率、上升時間、下降時間、脈沖寬度等，可以快速、準確地測量信號參數。

　　FFT分析功能:可以對信號進行FFT分析，觀察信號的頻譜特性，方便分析信號中的噪聲和干擾。

　　串行解碼功能:支持多種串行通信協議的解碼，例如I2C、SPI、UART等，可以直接觀察到通信協議的數據內容，方便故障診斷。

　　強大的波形數學運算功能:可以進行多種波形數學運算，例如加、減、乘、除、積分、微分等，方便信號分析和處理。

　　DSOX4022A在不同網絡通信信號分析中的應用:

　　以太網信號分析:DSOX4022A可以用來分析以太網信號的時序特性、信號完整性以及是否存在噪聲干擾。通過觀察以太網信號的電壓波形和眼圖，可以判斷以太網連接的質量。

　　USB信號分析:對于USB通信，DSOX4022A可以解碼USB協議，觀察數據包的傳輸情況，并識別潛在的通信錯誤。

　　RS-232/RS-485信號分析:通過解碼RS-232/RS-485協議，DSOX4022A可以幫助工程師分析串口通信的時序和數據內容，并快速定位通信故障。

　　CAN總線信號分析:對于CAN總線通信，DSOX4022A可以解碼CAN總線數據，分析CAN報文的發送和接收情況，并識別總線上的錯誤幀。

　　DSOX4022A與其他測試儀器的協同工作:為了更全面地分析網絡通信系統，DSOX4022A可以與其他測試儀器，例如協議分析儀、網絡分析儀等協同工作。例如，協議分析儀可以提供網絡通信協議的詳細信息，而DSOX4022A可以提供信號的時序和波形信息，兩者結合可以更準確地定位網絡通信故障。

　　實際應用案例:假設一個以太網網絡出現間歇性斷網問題。工程師可以使用DSOX4022A觀察以太網信號的波形，判斷是否存在信號衰減、噪聲干擾或者其他異常現象。同時，配合網絡分析儀，分析網絡流量和鏈路狀態，可以快速找到問題根源，例如電纜故障或網絡設備故障。

　　結論:是德科技DSOX4022A示波器憑借其強大的功能和優異的性能，在網絡通信信號分析中扮演著重要的角色。其豐富的測量功能、多種觸發模式和串行解碼功能，能夠幫助工程師快速、準確地分析各種網絡通信信號，提高故障診斷效率，保障網絡的穩定運行。
