高質量的音響系統需要精確的測試和調試才能確保其性能達到設計要求。傳統的音響測試方法往往依賴于聽感主觀評價，缺乏客觀量化的數據支撐。隨著技術的進步，示波器等精密測試儀器在音響系統測試中的應用日益廣泛。是德科技DSOX4022A示波器憑借其優異的性能和豐富的功能，成為音響工程師的得力助手。本文將詳細闡述DSOX4022A示波器在音響系統測試中的應用，并結合實際案例進行分析。

　　DSOX4022A示波器的主要特性及優勢

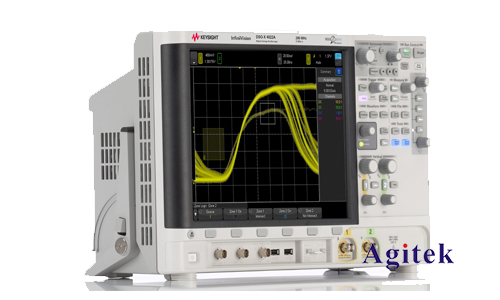

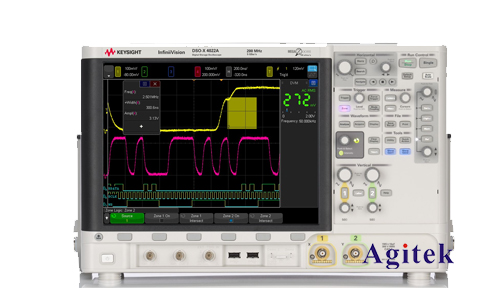

　　DSOX4022A示波器是一款雙通道、200MHz帶寬的數字存儲示波器。其主要特性包括：

　　高帶寬和采樣率:能夠精確捕捉音頻信號的快速變化，例如瞬態響應和高頻諧波成分。

　　高垂直分辨率:提供清晰的信號細節，便于分析信號波形和測量參數。

　　豐富的測量功能:支持多種測量功能，包括幅值、頻率、時間、上升時間、下降時間、失真度等，能夠全面評估音響系統的性能。

　　波形數學運算:支持多種數學運算，例如加、減、乘、除、積分、微分等，可以對信號進行深入分析。

　　強大的觸發功能:支持多種觸發模式，能夠精確地捕捉到感興趣的信號事件。

　　靈活的通信接口:支持USB、LAN等多種通信接口，方便數據傳輸和遠程控制。

　　這些特性使得DSOX4022A示波器能夠滿足音響系統測試對精度和效率的要求。

　　DSOX4022A在音響系統不同環節的應用

　　1.信號源特性分析:使用DSOX4022A可以分析音頻信號源的輸出波形，測量其頻率、幅度、失真度以及噪聲水平等參數，從而評估信號源的質量。例如，可以檢測信號源是否存在諧波失真、交調失真等問題。

　　2.功放性能測試:DSOX4022A可以用于測試功放的頻率響應、諧波失真、輸出功率、信噪比等關鍵參數。通過測量功放輸出信號的波形，可以分析其是否存在過沖、振鈴等問題，并評估其線性度和穩定性?？梢允褂檬静ㄆ饔^察輸出波形的失真情況，判斷功放的線性度，并通過計算諧波失真度來量化其線性程度。

　　3.揚聲器頻率響應測試:通過驅動揚聲器并測量其輸出信號，DSOX4022A可以分析揚聲器的頻率響應特性，確定其有效頻段和峰值響應。結合掃頻信號發生器，可以繪制出揚聲器的頻率響應曲線，幫助工程師優化揚聲器的設計。

　　4.系統整體性能評估:DSOX4022A可以用于測試整個音響系統的整體性能，例如頻率響應、諧波失真、信噪比等。通過對輸入信號和輸出信號進行比較，可以分析整個系統的整體特性，并找出系統中的潛在問題。

　　案例分析：利用DSOX4022A檢測功放的諧波失真

　　假設需要測試一款功放的諧波失真。首先，使用信號發生器產生一個正弦波信號，將其輸入到功放，然后用DSOX4022A測量功放的輸出波形。通過示波器的FFT分析功能，可以得到輸出信號的頻譜圖，從而計算出各個諧波分量的幅度，并計算出總諧波失真(THD)。如果THD過高，則說明功放的線性度較差，需要進行調整或改進。

　　是德科技DSOX4022A示波器為音響系統測試提供了高效、精確的工具。其豐富的測量功能和強大的分析能力，能夠幫助音響工程師快速定位和解決音響系統中的問題，提高產品質量和開發效率。隨著技術的不斷發展，示波器在音響系統測試領域中的應用將會更加廣泛和深入。
