在電子工程、材料科學等領域，精確的阻抗測量至關重要。阻抗作為表征電路元件或材料電磁特性的關鍵參數，其準確測量直接關系到電路設計、材料性能評估以及系統性能優化。是德科技的矢量網絡分析儀憑借其卓越的性能和豐富的功能，成為進行精確阻抗測量的理想工具。與傳統的阻抗分析儀相比，VNA能夠在更寬的頻率范圍內提供更精確的阻抗數據，并支持多種測量方法，從而滿足不同應用場景的需求。

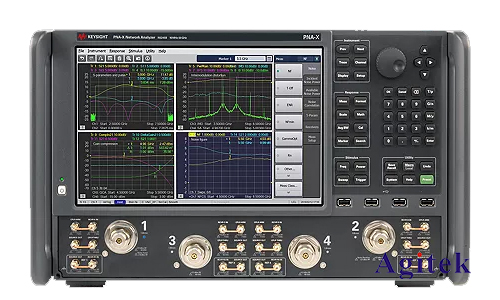

　　矢量網絡分析儀阻抗測量原理

　　矢量網絡分析儀的核心功能是測量網絡的S參數（散射參數）。S參數描述了入射波和反射波之間的關系，通過測量S參數，可以計算出被測器件的阻抗。阻抗Z與S參數之間的關系可以通過以下公式表示：

　　Z=Z?[(1+S??)/(1-S??)]

　　其中，Z?為系統參考阻抗（通常為50Ω），S??為反射系數。該公式表明，通過測量S??，即可計算出被測器件的阻抗。然而，實際測量中會存在多種誤差源，例如儀器自身誤差、連接器誤差以及被測器件的寄生參數等，需要進行誤差校正。

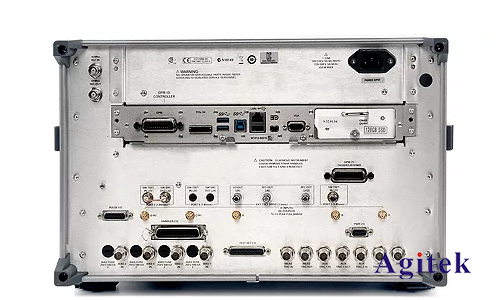

　　是德VNA的阻抗測量方法

　　是德VNA提供了多種阻抗測量方法，以適應不同的測量需求：

　　直接阻抗測量:這是最直接的方法，VNA直接測量S參數并根據公式計算阻抗。這種方法簡單易行，但對儀器精度和校準精度要求較高。

　　TRL校準法:通過測量已知特性阻抗的標準件（Thru,Reflect,Line），對VNA進行誤差校正，提高測量精度。TRL校準法能夠有效補償系統誤差，例如連接器誤差和傳輸線誤差。

　　SOL校準法:類似于TRL校準法，但使用短路(Short)、開路(Open)、負載(Load)三種標準件進行校準。SOL校準法相對簡單，但精度略低于TRL校準法。

　　LRL校準法:使用負載(Load)、反射(Reflect)、負載(Load)三種標準件進行校準。

　　誤差校正技術

　　為了保證阻抗測量的準確性，是德VNA采用多種誤差校正技術，包括：

　　多項式誤差校正:使用多項式擬合來補償系統誤差。

　　TRL/SOL/LRL校準:如前所述，這些校準方法能夠有效補償各種誤差源。

　　補償誤差模型:建立更精確的誤差模型，以提高校正精度。

　　溫度補償:補償溫度變化對測量結果的影響。

　　應用實例

　　是德VNA的阻抗測量功能廣泛應用于以下領域：

　　電路設計:用于測試和優化電路元件的阻抗特性，例如匹配網絡、濾波器等。

　　材料表征:用于測量材料的介電常數、導磁率等電磁特性。例如，測量高頻電路板材料的介電損耗，以及測量新型吸波材料的反射特性。

　　天線設計:用于測量天線的輸入阻抗，并優化天線匹配。

　　生物醫學工程:用于測量生物組織的電阻抗，用于醫學成像和診斷。

　　是德矢量網絡分析儀的阻抗測量功能憑借其高精度、寬頻帶和強大的誤差校正技術，成為阻抗測量領域不可或缺的工具。通過選擇合適的測量方法和誤差校正技術，可以獲得高精度的阻抗測量結果，從而滿足不同應用場景的需求，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
