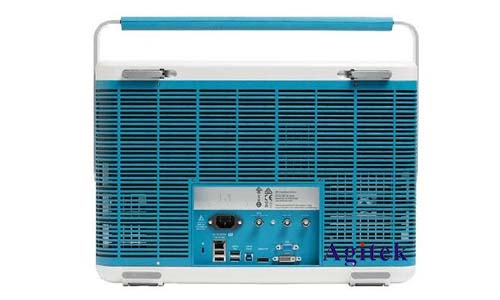

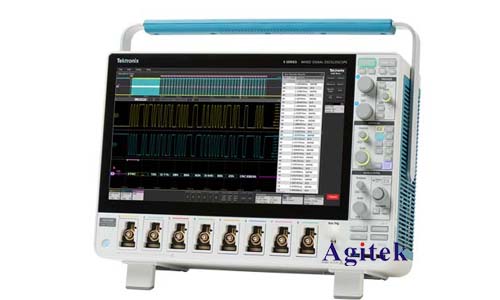

泰克MSO68B示波器是一款高性能的混合信號示波器，廣泛應用于電子產品的開發、調試和測試領域。晶振作為電子產品中一個關鍵組成部分，其性能直接影響產品的穩定性和精確度。因此，使用高性能示波器測試晶振的性能是非常重要的。本文將介紹使用泰克MSO68B示波器測試晶振的方法和步驟。

　　準備工作

　　在開始測試之前，需要準備以下幾樣東西：

　　泰克MSO68B示波器

　　晶振模塊（含有待測晶振）

　　測試探頭（10:1或20:1探頭均可）

　　交流電源（非必需）

　　如果晶振模塊需要外部電源，請確保電源已經連接并且通電。

　　示波器設置

　　打開泰克MSO68B示波器，進入主菜單界面，選擇“信號設置”選項。然后，選擇“通道1”或“通道2”作為信號輸入通道。在示波器的控制面板上，找到“電壓”選項，設定電壓范圍為適合于晶振的工作電壓范圍，例如1V至5V。如果不確定，請設定范圍為最大值，以保證安全。

　　在示波器的右側控制面板上，找到“觸發”選項，設定觸發類型為“脈沖寬度”，并設定觸發電平為通道的中點，即工作電壓的一半。這種設置可以幫助我們捕捉晶振的上升沿和下降沿。

　　然后，進入“時間設置”菜單，找到“采樣率”選項，設定采樣率為最高值，例如10 GS/s。高采樣率可以幫助我們捕捉細小的信號變化。

　　連接探頭和晶振

　　將測試探頭連接到晶振模塊的信號輸出端。確保探頭的阻抗匹配，防止信號反射和失真。探頭的連接方式可以參考示波器的用戶手冊。

　　啟動示波器

　　啟動示波器，進入波形顯示界面。使用“自動設置”功能，可以使示波器自動對信號進行峰值和基準線的檢測和調整。這樣，可以快速地得到晶振信號的波形顯示。

　　分析晶振性能

　　在波形顯示界面中，觀察晶振信號的頻率、幅度和波形形狀。察看晶振信號的上升沿和下降沿是否清晰明了。觀察是否有頻率漂移、幅度變化或其他異常現象。

　　如果需要進行更詳細的分析，可以使用示波器的“fft”功能，對晶振信號進行快速傅立葉變換，這可以幫助我們分析信號的頻域特性。

　　記錄和保存數據

　　如果需要記錄和保存數據，可以使用示波器的“數據記錄”功能。這個功能可以記錄和保存波形數據、頻譜數據和其他類型的數據。用戶可以選擇數據保存的格式，例如CSV、PDF、JPEG等。

　　泰克MSO68B示波器是一款高性能的混合信號示波器，廣泛應用于電子產品的開發、調試和測試領域，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
