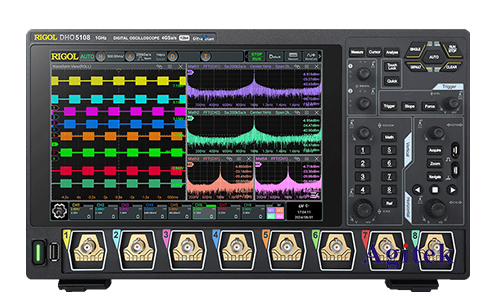

在電子測試和電力分析中，準確測量交流信號是一個非常重要的環節。無論是電源信號、音頻信號，還是高頻通信信號，交流信號的質量和特性對整個電路的性能都有至關重要的影響。普源（RIGOL）的MHO5056示波器是一款功能強大的設備，能夠幫助工程師們準確捕捉和分析交流信號的各項參數。下面將帶您了解如何使用這款示波器進行交流信號的測量與分析。

　　1.測量前的準備工作

　　在開始測量之前，首先需要確保準備好相關的設備和條件：

　　-普源MHO5056示波器：這是一款性能強大的多功能示波器，具有高采樣率和寬頻帶，能夠精確測量交流信號。

　　-探頭選擇：對于交流信號的測量，一般使用高帶寬電壓探頭，確保探頭能夠應對所測信號的頻率范圍。普源的RP2200電壓探頭就是不錯的選擇。

　　-被測信號源：確保您的被測信號源能夠產生穩定的交流信號，常見的信號源可以是電源、信號發生器等。

　　2.如何連接示波器和探頭

　　正確連接探頭是確保測量精度的關鍵。以下是連接步驟：

　　a.連接電壓探頭

　　首先，將電壓探頭的一端插入MHO5056示波器的通道輸入口（如CH1）。接著，使用探頭的另一端（探頭鉤）夾住被測電路的信號點，同時確保接地線正確連接到被測電路的地。

　　b.檢查探頭設置

　　確保探頭的衰減比與示波器輸入通道的設置匹配。通常，探頭會有1X和10X衰減選項，根據測量需求選擇合適的設置，并在示波器通道菜單中選擇相應的衰減比，以確保顯示的電壓值準確。

　　3.設置普源MHO5056示波器

　　接下來，我們需要在示波器上進行一些必要的設置，以便準確測量和分析交流信號。

　　a.設置垂直刻度

　　交流信號通常以正弦波、方波或三角波形式存在。為了讓信號在屏幕上清晰顯示，建議將垂直刻度（Vertical Scale）設置為適合的電壓范圍。你可以從示波器的垂直菜單中調整電壓刻度，通常以每格表示的電壓值來調整。根據信號的幅度，一般選擇合適的mV或V范圍。

　　b.設置時間基準

　　時間基準（Time Base）決定了波形在屏幕上的顯示速度。對于交流信號，選擇適當?shù)臅r(shí)間基準能夠清晰捕捉波形細節。比如，如果您測量的是50Hz或60Hz的電源信號，建議時間基準設置在5ms或10ms范圍內，這樣可以清楚地看到完整的周期波形。

　　c.設置觸發模式

　　觸發設置是示波器測量中的關鍵步驟，尤其是對于交流信號測量時。觸發點決定了示波器什么時候開始采集和顯示波形。對于交流信號，建議選擇邊沿觸發模式，并將觸發電平設置在信號的平均電壓附近，以確保波形穩定顯示在屏幕中央。

　　d.AC耦合模式

　　由于我們要測量的是交流信號，所以應將示波器的輸入耦合模式設置為AC耦合。AC耦合模式可以去除信號中的直流分量，使波形更容易分析。通過示波器的通道菜單，找到耦合選項，將其從DC切換到AC即可。

　　4.交流信號測量與分析

　　當一切設置完成后，您將會在MHO5056示波器的屏幕上看到信號的波形。接下來，我們可以對該信號進行進一步的測量與分析。

　　a.波形觀察

　　觀察屏幕上的波形，如果測量的是正弦波，您應該看到平滑的波形。如果測量的是方波或三角波，波形則會呈現出相應的方形或三角形。通過調整垂直刻度和時間基準，確保波形完整顯示。

　　b.自動測量功能

　　普源MHO5056示波器具有強大的自動測量功能，可以幫助您快速獲取交流信號的關鍵參數。在測量菜單中，選擇“自動測量”功能，您可以獲取到信號的頻率、周期、峰峰值、有效值（RMS）、平均電壓等重要參數。這些數據對信號分析和電路調試非常有用。

　　c.波形分析

　　通過觀察波形形態和自動測量的結果，您可以對信號進行詳細分析。如果波形存在失真或噪聲，可以通過調整電路參數來優化信號質量。

　　5.保存和導出測量數據

　　完成測量后，您可能需要保存或?qū)С鰷y量結果。普源MHO5056示波器支持多種數據保存和導出格式。您可以將波形保存為圖片或CSV格式，方便后續分析或報告撰寫。操作步驟非常簡單，只需插入U(xiǎn)盤并通過菜單選擇保存即可。

　　6.注意事項

　　在使用普源MHO5056示波器測量交流信號時，以下幾點需要特別注意：

　　-探頭衰減比設置：探頭和示波器的衰減比必須一致，否則會導致測量電壓不準確。

　　-避免過載：確保輸入信號的電壓不超過探頭和示波器的最大額定范圍，避免損壞設備。

　　-定期校準：為確保測量的準確性，建議定期對示波器和探頭進行校準。

　　通過本文的介紹，您應該已經掌握了如何使用普源MHO5056示波器測量交流信號的詳細步驟。從設備連接、設置到測量和分析，每個環節都至關重要。通過正確的操作，您可以準確地捕捉并分析交流信號的特性，為電子測試工作提供可靠的數據支持，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
