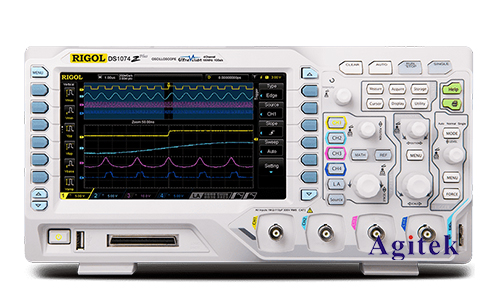

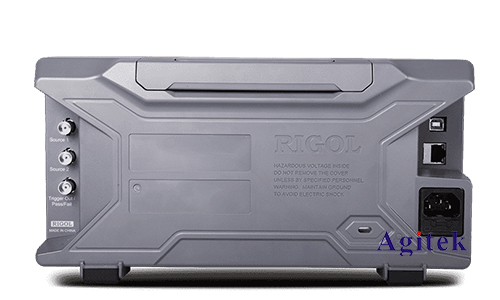

普源示波器作為一款常用的電子測量儀器，在各種電子電路測試和調試中扮演著關鍵角色。然而，用戶經常會遇到無法捕捉到瞬間波形的情況，這給測試工作帶來極大的不便。本文將深入探討普源示波器抓不到瞬間波形的各種原因，并提供相應的故障排查和解決方案。

　　一、瞬間波形丟失的原因分析

　　無法捕捉瞬間波形通常并非示波器本身的故障，而是多種因素共同作用的結果。這些因素可以大致分為以下幾類：

　　1.示波器設置問題：

　　觸發設置不當:這是最常見的原因。如果觸發源選擇錯誤、觸發電平設置不合理、觸發方式不匹配（如使用邊緣觸發卻需要脈沖觸發）、觸發保持時間過短等，都會導致示波器無法捕捉到瞬間波形。特別是對于快速變化、低幅度的瞬間波形，觸發設置的精確性至關重要。例如，如果瞬間波形的幅度很低，而觸發電平設置過高，示波器將無法觸發，自然也就無法顯示波形。

　　時間基準設置不當:時間基準設置過長，會導致瞬間波形在屏幕上被拉伸到難以觀察的程度，甚至被淹沒在噪聲中。時間基準設置過短，則可能導致波形顯示不完整。正確的設置需要根據待測信號的特點進行調整，例如對于高頻信號，需要選擇更短的時間基準。

　　耦合方式選擇不當:不同的耦合方式（DC、AC、GND）會影響信號的顯示效果。如果選擇不當，可能會濾除或衰減瞬間波形，導致無法捕捉。例如，對于包含直流分量的瞬間波形，需要使用DC耦合。

　　帶寬限制:示波器的帶寬限制會影響其對高頻信號的捕捉能力。如果待測信號的頻率超過示波器的帶寬，則會發生信號失真或無法捕捉。用戶需要選擇帶寬足夠高的示波器。

　　探頭設置不當:探頭衰減系數、補償設置不當都會導致信號幅度發生變化，甚至丟失部分信號信息。需要確保探頭正確連接并進行補償。

　　2.信號源問題：

　　信號幅度過低:如果瞬間波形的幅度低于示波器的噪聲水平，則無法被有效捕捉。需要檢查信號源的輸出強度，并考慮使用放大器。

　　信號干擾:外部噪聲或干擾會淹沒瞬間波形，導致無法捕捉。需要采取相應的抗干擾措施，例如使用屏蔽線、接地良好等。

　　信號頻率過高:如前所述，如果信號頻率超過示波器的帶寬，則會影響捕捉效果。

　　信號不穩定性:瞬間波形本身可能具有隨機性，導致其難以被重復捕捉。這需要進行多次測試，并分析其統計特性。

　　3.示波器硬件問題：

　　探頭損壞:損壞的探頭會造成信號衰減或失真，甚至無法傳輸信號。

　　示波器內部故障:盡管可能性較小，但示波器本身也可能存在硬件故障，導致無法捕捉瞬間波形。這需要聯系專業的維修人員進行檢修。

　　二、故障排查步驟與解決方案

　　針對以上原因，我們可以采取以下步驟進行故障排查：

　　1.檢查示波器設置:仔細檢查示波器的時間基準、觸發設置、耦合方式、探頭設置等，確保參數設置合理，并根據待測信號的特點進行調整。

　　2.檢查信號源:確認信號源的輸出強度、頻率以及穩定性，排除信號源本身的問題。可以使用示波器自帶的測試信號源進行測試，排除信號源的可能性。

　　3.檢查探頭連接:確保探頭與示波器和待測電路正確連接，并進行探頭補償。可以使用已知穩定的信號源進行探頭測試。

　　4.減小干擾:采取抗干擾措施，如使用屏蔽線、接地良好等，降低外部噪聲的影響。

　　5.使用不同的觸發方式:嘗試不同的觸發方式，例如邊緣觸發、脈沖觸發等，找到最合適的觸發方式。

　　6.提高時間分辨率:如果時間基準設置過長，嘗試縮短時間基準，提高時間分辨率。

　　7.使用平均功能:如果瞬間波形被噪聲干擾，可以使用示波器的平均功能，降低噪聲的影響。

　　8.聯系專業維修人員:如果以上步驟均無法解決問題，則可能存在示波器硬件故障，需要聯系專業的維修人員進行檢修。

　　三、預防措施

　　為了避免類似問題的再次發生，平時應注意以下幾點：

　　定期檢查示波器和探頭的狀態，確保其工作正常。

　　了解示波器的各項功能和參數設置，合理進行設置。

　　掌握正確的示波器使用方法，避免操作失誤。

　　保持良好的實驗室環境，減少外部干擾。

　　普源示波器抓不到瞬間波形是一個常見問題，但通過仔細分析原因并采取相應的排查步驟，大多數問題都可以得到解決，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
