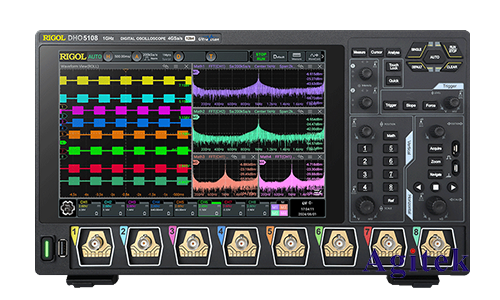

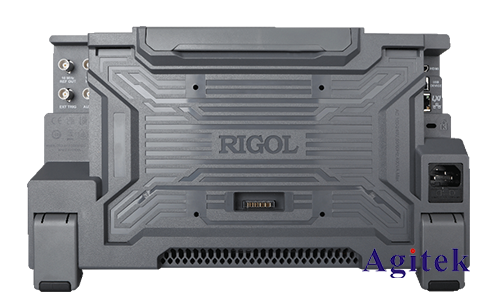

普源MHO5104示波器是一款功能強大的數字存儲示波器，其觸發功能是確保捕獲所需信號的關鍵。本文將詳細介紹MHO5104示波器觸發設置的各個方面，幫助用戶深入理解并靈活運用觸發功能。

　　觸發類型

　　MHO5104示波器支持多種觸發類型，包括：

　　邊沿觸發:這是最常用的觸發類型，它根據信號在特定電壓水平上升或下降的邊緣觸發。

　　脈沖寬度觸發:通過設置脈沖寬度，可以捕獲符合條件的脈沖信號。

　　斜率觸發:通過設置斜率，可以捕獲信號斜率變化達到設定值的信號。

　　視頻觸發:用于捕獲視頻信號，并提供同步和圖像凍結功能。

　　邏輯觸發:可對多個邏輯信號進行組合邏輯判斷，并根據判斷結果觸發。

　　模式觸發:通過設置信號的模式，例如正弦波或方波，可以捕獲符合模式的信號。

　　上升/下降時間觸發:根據信號的上升時間或下降時間觸發。

　　觸發設置

　　在MHO5104示波器上進行觸發設置時，需要關注以下參數：

　　觸發源:選擇觸發信號的來源通道。

　　觸發類型:選擇合適的觸發類型，例如邊沿觸發、脈沖寬度觸發等。

　　觸發電平:設置觸發邊緣的電壓水平。

　　觸發耦合:選擇AC耦合、DC耦合或高阻抗耦合。

　　觸發模式:設置觸發模式，例如自動觸發、單次觸發、正常觸發等。

　　觸發延遲:設置觸發延遲時間，用于延遲觸發信號的采集。

　　觸發設置實例

　　捕獲正弦波信號:選擇通道1作為觸發源，觸發類型為邊沿觸發，觸發電平設置為0V，觸發模式設置為正常觸發，觸發耦合設置為DC耦合。

　　捕獲特定脈沖寬度信號:選擇通道2作為觸發源，觸發類型為脈沖寬度觸發，設置所需的脈沖寬度范圍，并選擇正常觸發模式。

　　捕獲上升時間較長的信號:選擇通道3作為觸發源，觸發類型為上升時間觸發，設置所需的上升時間范圍，并選擇正常觸發模式。

　　觸發應用場景

　　故障診斷:使用觸發功能定位和分析電路中的故障。

　　信號分析:捕獲特定信號進行分析，例如測量信號的頻率、占空比、幅值等。

　　測試和驗證:在測試和驗證電路時，使用觸發功能確保捕獲所需信號，并進行測量和分析。

　　MHO5104示波器的觸發功能提供了多種選擇，用戶可以根據實際應用場景進行靈活設置，以確保捕獲所需信號并進行準確的分析。理解觸發設置的各個參數，熟練掌握觸發操作，將有效提升示波器的使用效率和分析能力，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
