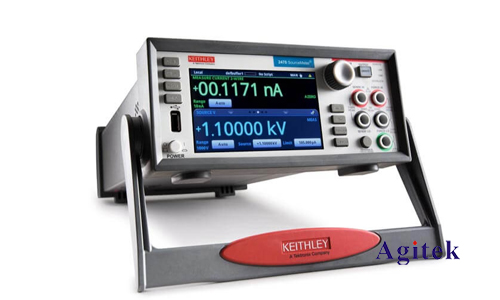

在電子工程領域，準確測量二極管的特性參數對于電路設計和故障診斷至關重要。吉時利2450數字源表以其高精度、多功能和便捷性，成為了測量二極管的理想工具。本文將詳細介紹如何使用吉時利2450數字源表測量二極管。

　　一、吉時利2450數字源表的優勢

　　1.高精度測量：吉時利2450數字源表具有高分辨率和低噪聲的特點，能夠提供準確的測量結果。

　　2.多功能性：它可以作為電源、電壓表、電流表和歐姆表使用，滿足不同類型的測量需求。

　　3.便捷操作：通過直觀的用戶界面和自動化測試功能，使得測量過程更加簡單快捷。

　　二、測量前的準備工作

　　1.熟悉二極管的特性：了解二極管的正向導通電壓、反向擊穿電壓、反向漏電流等參數，以便正確設置測量條件。

　　2.檢查數字源表：確保吉時利2450數字源表處于正常工作狀態，檢查連接線路是否完好。

　　3.準備二極管：選擇合適的二極管進行測量，并確保其外觀無損壞。

　　三、測量步驟

　　1.連接二極管：將二極管正確連接到吉時利2450數字源表的測試端口。注意正負極的連接方向。

　　2.設置測量參數：

　　選擇測量模式：根據需要選擇電壓測量、電流測量或電阻測量模式。

　　設置測量范圍：根據二極管的特性和預期的測量值，設置合適的測量范圍，以確保測量的準確性。

　　設定源輸出：如果需要對二極管施加特定的電壓或電流，可以設置數字源表的源輸出功能。

　　3.進行測量：

　　正向特性測量：逐漸增加正向電壓，觀察二極管的電流變化。記錄下不同電壓下的電流值，繪制出二極管的正向特性曲線。

　　反向特性測量：施加反向電壓，測量反向漏電流和反向擊穿電壓。注意不要超過二極管的額定反向電壓，以免損壞二極管。

　　4.分析測量結果：

　　根據測量得到的數據，計算二極管的正向導通電壓、反向擊穿電壓、反向漏電流等參數。

　　分析二極管的性能是否符合要求，為電路設計和故障診斷提供依據。

　　四、注意事項

　　1.安全操作：在進行測量時，要注意安全，避免觸電和損壞設備。遵循正確的操作規程，確保設備接地良好。

　　2.溫度影響：二極管的特性會受到溫度的影響，在測量過程中要注意控制環境溫度，或者進行溫度補償。

　　3.測量誤差：了解數字源表的測量誤差范圍，并采取相應的措施減小誤差。例如，進行多次測量取平均值，或者使用校準標準進行校準。

　　4.保護二極管：在測量過程中，要避免對二極管施加過大的電壓或電流，以免損壞二極管。可以使用限流電阻或保護電路來保護二極管。

　　總之，吉時利2450數字源表為測量二極管提供了一種高效、準確的方法。通過正確的操作和注意事項的遵守，我們可以充分發揮數字源表的優勢，獲取可靠的二極管特性參數，為電子工程領域的研究和應用提供有力支持。
