在電子測量領域，準確測量漏電流對于確保電子設備的安全性和可靠性至關重要。吉時利6517B靜電計以其高精度和穩定性，成為測量漏電流的有力工具。本文將詳細介紹吉時利6517B靜電計如何測量漏電流。

　　一、漏電流的重要性

　　漏電流是指在電氣設備或電路中，由于絕緣不良等原因而產生的微小電流泄漏。漏電流的存在可能會導致設備性能下降、能源浪費、甚至引發安全事故。因此，準確測量漏電流對于設備的維護、故障診斷和安全評估具有重要意義。

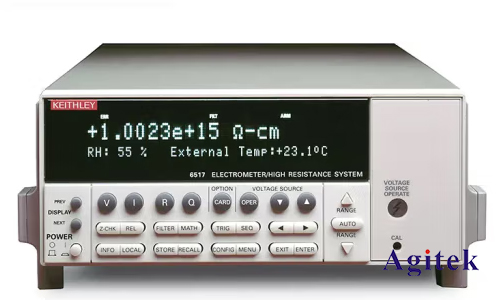

　　二、吉時利6517B靜電計的特點

　　吉時利6517B靜電計是一款高性能的數字靜電計，具有以下特點：

　　1.高精度測量：能夠測量非常微小的電流，分辨率可達1fA（飛安）。

　　2.寬測量范圍：可以測量從飛安到毫安級別的電流。

　　3.穩定性好：采用先進的測量技術和穩定的電源，確保測量結果的準確性和可靠性。

　　4.多種測量功能：除了漏電流測量，還可以測量電壓、電阻、電荷等參數。

　　三、測量漏電流的原理

　　吉時利6517B靜電計測量漏電流的原理是基于高阻抗輸入和微電流測量技術。當被測電路與靜電計連接時，由于靜電計的輸入阻抗非常高（通常為10^14Ω以上），可以將漏電流的影響最小化。靜電計通過測量被測電路兩端的電壓，并根據歐姆定律計算出漏電流的大小。

　　四、測量步驟

　　1.準備工作

　　（1）確保吉時利6517B靜電計處于正常工作狀態，連接好電源并進行預熱。

　　（2）準備好被測電路或設備，并確保其處于安全狀態。

　　（3）選擇合適的測量電纜和探頭，確保連接可靠。

　　2.連接被測電路

　　將吉時利6517B靜電計的測量探頭連接到被測電路的漏電流測量點。通常，漏電流測量點可以是設備的外殼、接地端或其他特定的測試點。在連接過程中，要確保探頭與被測點接觸良好，避免接觸電阻對測量結果的影響。

　　3.設置靜電計參數

　　（1）選擇合適的測量范圍：根據被測漏電流的大小，選擇合適的測量范圍。吉時利6517B靜電計通常具有多個測量范圍可供選擇，可以根據實際情況進行調整。

　　（2）設置測量模式：根據需要，可以選擇直流測量模式或交流測量模式。對于漏電流測量，通常使用直流測量模式。

　　（3）設置濾波器：如果被測電路中存在噪聲或干擾，可以使用靜電計的濾波器功能來減少干擾對測量結果的影響。

　　4.進行測量

　　（1）按下靜電計的測量按鈕，開始測量漏電流。靜電計將顯示測量結果，并可以根據需要進行記錄或存儲。

　　（2）如果需要進行多次測量，可以重復上述步驟，以獲得更準確的測量結果。

　　5.分析測量結果

　　（1）觀察測量結果的穩定性和準確性。如果測量結果波動較大或存在明顯的誤差，可能需要檢查測量連接、探頭接觸或被測電路的狀態。

　　（2）根據測量結果，判斷被測電路的漏電流是否在允許范圍內。如果漏電流超過了規定的限值，可能需要進行進一步的故障診斷和維修。

　　五、注意事項

　　1.在進行漏電流測量時，要確保被測電路處于安全狀態，避免觸電和其他安全事故。

　　2.選擇合適的測量電纜和探頭，確保連接可靠，并避免接觸電阻對測量結果的影響。

　　3.在設置靜電計參數時，要根據被測電路的實際情況進行選擇，以獲得最準確的測量結果。

　　4.如果被測電路中存在噪聲或干擾，可以使用濾波器功能來減少干擾對測量結果的影響。

　　5.在進行多次測量時，要注意測量結果的一致性和穩定性，以確保測量結果的可靠性。

　　總之，吉時利6517B靜電計是一款非常實用的漏電流測量工具。通過正確的連接、設置和操作，可以準確地測量漏電流，為電子設備的維護、故障診斷和安全評估提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
