I/Q調制器是現代無線通信系統中不可或缺的組成部分，其作用是將數字信號調制到射頻載波上，實現無線傳輸。為了保證通信質量，對I/Q調制器的性能參數進行精確檢定至關重要。泰克信號發生器憑借其強大的功能和靈活的配置，成為了檢定I/Q調制器的理想工具。本文將深入探討泰克信號發生器在檢定I/Q調制器中的應用，闡述其原理、步驟以及實踐技巧，并結合具體型號進行分析。

　　一、I/Q調制器性能參數及檢定方法

　　I/Q調制器主要性能參數包括：

　　IQ增益不平衡:指I路和Q路信號幅度之間的差異，直接影響信號的星座圖形狀，進而影響通信質量。

　　正交誤差:指I路和Q路信號之間的相位誤差，同樣影響星座圖形狀，并可能導致信號失真。

　　頻響:指不同頻率信號通過I/Q調制器后的幅度和相位變化，影響信號帶寬和信號完整性。

　　載波饋通:指未被調制的載波信號泄漏到輸出信號中，影響信號質量和動態范圍。

　　邊帶抑制比:指載波信號旁瓣的功率與載波信號功率的比值，影響信號的頻譜純度和抗干擾能力。

　　上變頻損耗:指信號經過I/Q調制器后，功率的衰減程度，影響信號的傳輸效率。

　　利用泰克信號發生器檢定I/Q調制器，主要通過以下方法：

　　1.生成雙通道正交信號:泰克信號發生器能夠生成雙通道正交信號，分別對應I路和Q路信號，并通過軟件控制調節其幅度、相位和頻率，滿足不同測試需求。

　　2.測量I/Q調制器輸出信號:將泰克信號發生器輸出的正交信號輸入到I/Q調制器，通過泰克示波器或頻譜分析儀等儀器測量調制器輸出信號，并分析其頻譜特性、時域波形等信息。

　　3.計算I/Q調制器參數:根據測量結果，利用公式和軟件工具計算出I/Q調制器的各項性能參數，例如增益不平衡、正交誤差、頻響等。

　　二、泰克信號發生器在檢定I/Q調制器中的優勢

　　1.雙通道同步:泰克信號發生器能夠實現雙通道同步，即同時輸出I路和Q路信號，保證兩個信號的相位和頻率完全一致，提高測試精度和效率。

　　2.可調節相位延遲:在測試過程中，可以通過軟件靈活調節通道之間的相位延遲，模擬不同場景下的信號傳輸特性，無需中斷測試。

　　3.寬頻帶信號輸出:泰克信號發生器支持240 MHz的正弦波頻率范圍，覆蓋了絕大多數無線通信系統的頻段需求，滿足不同頻率信號的測試需求。

　　4.任意波形生成:除正弦波之外，泰克信號發生器還支持任意波形生成，可以模擬真實信號環境，進行更加精準的測試。

　　三、檢定I/Q調制器的具體步驟及技巧

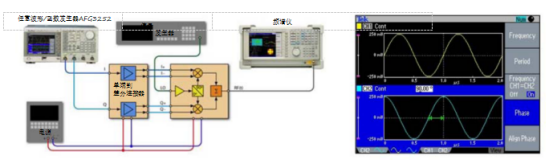

　　1.準備工作:連接泰克信號發生器、I/Q調制器和測量儀器，確保連接正確。

　　2.設置信號發生器:在泰克信號發生器軟件界面上設置雙通道正交信號，包括頻率、幅度、相位等參數，確保兩個通道的頻率和相位一致。

　　3.測試信號輸出:將泰克信號發生器輸出的正交信號輸入到I/Q調制器，并觀察輸出信號的頻譜特性和時域波形。

　　4.分析測量結果:根據測量結果，計算I/Q調制器的性能參數，例如增益不平衡、正交誤差、頻響等。

　　5.優化測試條件:根據測量結果，調整泰克信號發生器的設置參數，例如幅度、相位、頻率等，優化測試條件，提高測試精度。

　　四、推薦型號

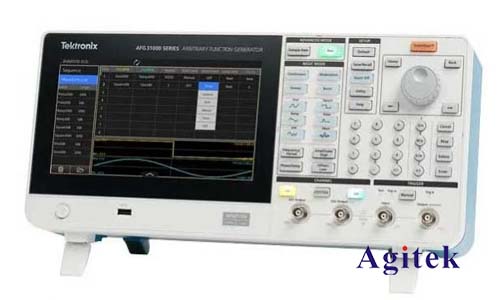

　　泰克AFG3000系列信號發生器是檢定I/Q調制器的理想選擇，它集成了強大的功能、靈活的配置和豐富的應用，可以滿足不同測試需求。

　　泰克信號發生器是檢定I/Q調制器的強大工具，其雙通道同步、可調節相位延遲、寬頻帶信號輸出等特點，可以幫助工程師快速、準確地測量I/Q調制器的性能參數，從而保證無線通信系統的穩定性和可靠性。通過合理的測試方案和操作技巧，工程師可以充分利用泰克信號發生器，進行高效、精準的I/Q調制器檢定，為無線通信設備的研發和生產提供有力保障。
