晶振，全稱石英晶體振蕩器，是電子設備中不可或缺的時鐘源，為各種電子電路提供精確的時鐘信號。為了驗證晶振的正常工作狀態，以及對其頻率、波形等參數進行測量和分析，示波器成為了必不可少的工具。下面將以普源DS4054示波器為例，詳細介紹如何使用示波器測量晶振波形，并分析常見問題和解決方案。

　　一、實驗器材

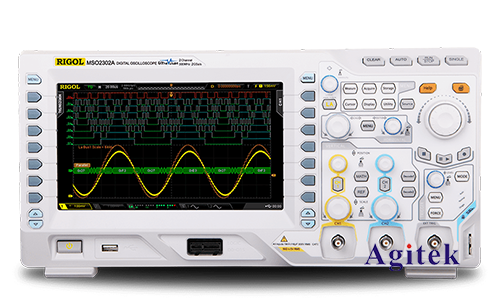

　　普源DS4054示波器

　　晶振（頻率待測）

　　信號發生器（可選）

　　連接線

　　二、實驗步驟

　　1.連接電路

　　將晶振的輸出端與示波器的一個通道連接。

　　若使用信號發生器，將信號發生器輸出端連接到示波器另一個通道，用于觀察參考信號。

　　2.示波器設置

　　時間刻度設置:根據晶振頻率選擇合適的橫軸時間刻度，例如，對于10MHz的晶振，可將時間刻度設置為100ns/div，以便觀察一個完整的周期。

　　電壓刻度設置:選擇合適的電壓刻度，使晶振信號波形在屏幕上清晰可見。

　　觸發設置:選擇合適的觸發源和觸發電平，例如，選擇“通道1”為觸發源，并設置觸發電平為晶振信號的上升沿。

　　3.觀察波形

　　觀察晶振信號的波形，判斷其是否為正弦波。

　　測量晶振信號的頻率，可使用示波器的“測量”功能。

　　測量晶振信號的幅值，可使用示波器的“測量”功能。

　　觀察晶振信號的占空比，若為方波，則占空比應為50%。

　　若使用信號發生器，可觀察參考信號與晶振信號之間的相位差。

　　三、常見問題與解決方案

　　無信號顯示:檢查連接線是否連接牢固，示波器通道是否開啟，以及晶振是否正常工作。

　　波形模糊不清:調整時間刻度和電壓刻度，使信號波形清晰可見。

　　頻率測量錯誤:檢查示波器是否處于正確的測量模式，并確保時間刻度設置正確。

　　占空比偏差:檢查晶振是否為方波，若為方波，則應確保占空比接近50%。

　　相位差過大:檢查晶振是否與參考信號同步，若不同步，則需調整信號發生器的頻率或相位。

　　四、應用場景

　　驗證晶振的正常工作狀態。

　　測量晶振的頻率、幅值、占空比等參數。

　　分析晶振信號的穩定性和精度。

　　調試電路板，排查晶振相關問題。

　　使用普源DS4054示波器可以輕松測量晶振波形，并進行相應的分析。通過對晶振波形的觀察和測量，可以有效地判斷晶振的工作狀態，并進行相應的故障診斷和維修。在實際應用中，需要根據不同的晶振頻率和應用場景進行相應的設置和分析。
