在電子工程領域，頻譜分析是理解和診斷信號的重要手段。泰克示波器作為一種強大的信號分析工具，其內置的頻譜分析功能為用戶提供了便捷、高效的頻譜測量手段。本文將深入探討泰克示波器如何進行頻譜測量，并結合實際案例詳細闡述操作步驟和技巧。

　　一、頻譜分析的原理

　　頻譜分析是指將時域信號轉化為頻域信號，以了解信號中不同頻率成分的分布和強度。其核心原理是利用傅里葉變換(FFT)將時域信號分解為一系列不同頻率的正弦波，從而得到信號的頻譜。

　　二、泰克示波器頻譜分析功能

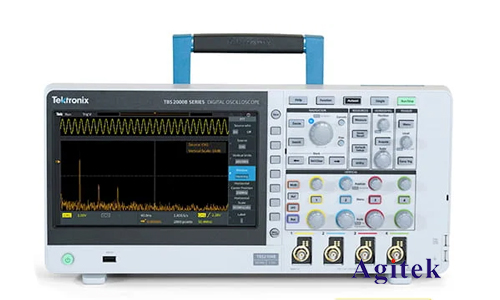

　　現代泰克示波器普遍集成FFT分析功能，并提供專門的頻譜儀模式。

　　FFT分析:通過示波器的FFT功能，用戶可以對采集的信號進行實時傅里葉變換，并將結果以頻譜圖的形式顯示。用戶可通過調整窗口函數、采樣點數等參數來優化頻譜分析結果。

　　頻譜儀模式:許多泰克示波器還提供專門的頻譜儀模式，更專注于頻譜分析功能。在頻譜儀模式下，示波器會自動進行FFT分析，并提供更豐富的頻譜參數測量和顯示功能。

　　三、泰克示波器頻譜測量步驟

　　1.連接信號:將待測信號連接到示波器的輸入通道，并選擇合適的耦合方式和探頭。

　　2.設置采集參數:選擇合適的采樣率、時間刻度和垂直刻度，以確保信號能夠被完整采集并顯示。

　　3.開啟頻譜分析功能:進入示波器的頻譜分析模式或開啟FFT分析功能。

　　4.設置頻譜參數:包括頻譜范圍、分辨率帶寬、窗口函數等。

　　5.觀察頻譜圖:觀察頻譜圖，分析信號的頻譜特性，如峰值頻率、諧波頻率、噪聲水平等。

　　6.測量頻譜參數:借助示波器內置的測量工具，測量頻譜圖上的關鍵參數，例如峰值幅度、中心頻率、帶寬等。

　　四、實踐案例：音頻信號頻譜分析

　　案例描述:測量一個音頻信號的頻譜，分析其頻譜特征，并識別出其中的主要頻率成分。

　　操作步驟:

　　1.將音頻信號連接到示波器的輸入通道，并選擇合適的探頭。

　　2.選擇合適的采樣率、時間刻度和垂直刻度，以確保信號能夠被完整采集并顯示。

　　3.開啟示波器的FFT分析功能，并選擇合適的頻譜參數。

　　4.觀察頻譜圖，可以看到音頻信號的頻譜特性。

　　5.測量峰值頻率和帶寬，識別出音頻信號中的主要頻率成分。

　　五、技巧和注意事項

　　選擇合適的窗口函數：不同的窗口函數會影響頻譜分析結果，需要根據信號類型選擇合適的窗口函數。

　　調整分辨率帶寬：分辨率帶寬決定了頻譜分析的分辨率，需要根據信號特性選擇合適的分辨率帶寬。

　　避免頻譜泄漏：頻譜泄漏會導致頻譜分析結果失真，可以通過選擇合適的窗口函數和采樣點數來避免頻譜泄漏。

　　注意信號強度：信號強度過低會導致信噪比低，從而影響頻譜分析結果。

　　泰克示波器的頻譜分析功能為用戶提供了便捷、高效的信號分析手段。通過了解頻譜分析的原理、掌握操作步驟和技巧，用戶可以充分利用泰克示波器進行各種信號的頻譜測量，為電子工程設計、調試和故障診斷提供有效支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
