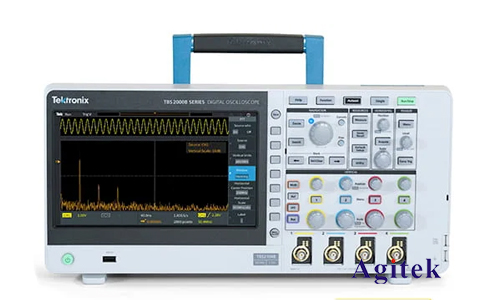

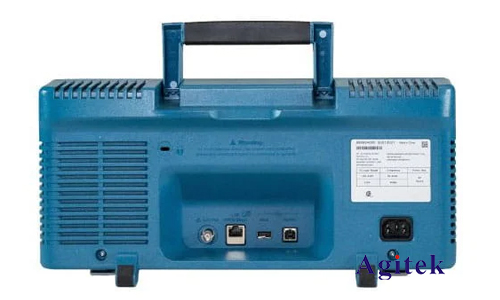

泰克TBS2202B示波器是一款功能強大的數字存儲示波器，廣泛應用于電子工程、科研教學等領域。本文將以泰克TBS2202B示波器為例，詳細介紹如何進行電壓測量，并提供一些使用技巧和注意事項。

　　一、連接與設置

　　1.連接信號源：將信號源的輸出端連接到示波器的通道輸入端，使用示波器提供的探頭。選擇合適的探頭類型，確保探頭阻抗與信號源阻抗匹配。

　　2.設置探頭補償：為了確保測量的準確性，需要對探頭進行補償。將探頭連接到示波器的校準端口，根據示波器界面上的提示進行補償操作。

　　3.選擇通道：在示波器界面上選擇要使用的通道，例如通道1、通道2等。

　　4.設置量程和耦合方式：根據被測電壓的大小選擇合適的量程，以及直流耦合（DC）或交流耦合（AC）方式。

　　5.設置觸發方式：選擇合適的觸發方式，確保示波器能夠穩定地捕捉到信號波形。例如，可以使用邊沿觸發、斜率觸發等方式。

　　6.設置時間刻度和垂直刻度：調整時間刻度和垂直刻度，使信號波形在屏幕上清晰可見。

　　二、電壓測量

　　1.測量直流電壓：使用示波器的光標功能，將光標放置在信號波形的水平中心位置，讀出光標顯示的電壓值，即為直流電壓值。

　　2.測量峰峰值電壓：將光標分別放置在信號波形的峰值和谷值位置，讀出兩個光標之間的電壓差，即為峰峰值電壓。

　　3.測量有效值電壓：在示波器界面上選擇“測量”功能，選擇“RMS”選項，示波器會自動測量并顯示信號波形的有效值電壓。

　　4.測量頻率：將光標放置在信號波形的兩個相鄰波峰或波谷位置，讀出兩個光標之間的時間間隔，并根據時間間隔計算出信號的頻率。

　　5.測量相位差：如果需要測量兩個信號之間的相位差，需要將兩個信號分別連接到示波器的兩個通道，并在示波器界面上選擇“測量”功能，選擇“相位”選項，示波器會自動測量并顯示兩個信號之間的相位差。

　　三、數據分析

　　1.保存波形數據：使用示波器的“保存”功能將測量到的波形數據保存到存儲器中，便于后續分析。

　　2.導出數據：將保存的波形數據導出到電腦中，使用專業的軟件進行更詳細的分析，例如繪制圖形、計算統計指標等。

　　四、注意事項

　　1.安全第一：在使用示波器進行電壓測量時，應注意安全，避免觸電。

　　2.探頭選擇：選擇合適的探頭類型，并確保探頭連接牢固，避免接觸不良導致測量誤差。

　　3.校準補償：定期對探頭進行校準補償，確保測量結果的準確性。

　　4.量程選擇：選擇合適的量程，避免信號過載導致測量結果失真。

　　5.觸發方式：選擇合適的觸發方式，確保示波器能夠穩定地捕捉到信號波形。

　　6.時間刻度和垂直刻度：調整時間刻度和垂直刻度，使信號波形在屏幕上清晰可見。

　　7.數據分析：對測量數據進行詳細分析，確保結果的可靠性。

　　泰克TBS2202B示波器是一款功能強大的工具，能夠幫助用戶準確高效地進行電壓測量。掌握正確的操作步驟和注意事項，可以最大限度地發揮示波器的性能，提高測量數據的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
