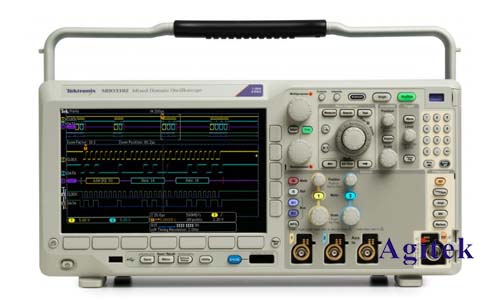

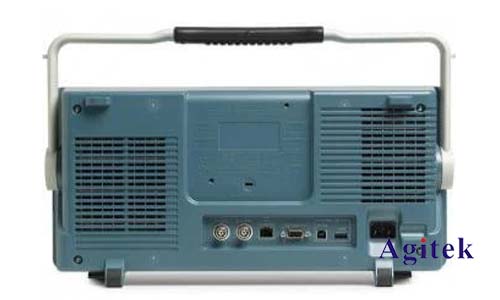

晶振作為電子設備中不可或缺的頻率控制元件，其穩定性和準確性直接影響著設備的性能。泰克MDO3024示波器憑借其強大的功能和易用性，成為了測試和分析晶振波形的理想工具。本文將詳細介紹如何使用泰克MDO3024示波器測量晶振波形，并針對不同應用場景提供優化建議。

　　一、測試準備

　　在進行晶振波形測量之前，需要準備以下設備和材料：

　　泰克MDO3024示波器：確保示波器已連接電源并正常工作。

　　被測晶振：根據需要選擇合適的晶振型號，確保晶振已正確安裝和連接。

　　測試探頭：推薦使用高頻探頭，以獲得更準確的測量結果。

　　連接線：根據探頭和晶振的接口類型選擇合適的連接線。

　　測試文檔：提前了解被測晶振的規格參數，例如頻率、工作電壓、負載電容等。

　　二、示波器設置

　　通道選擇：根據晶振的輸出方式選擇合適的示波器通道。對于差分輸出晶振，使用差分探頭連接到示波器通道1和通道2。對于單端輸出晶振，使用單端探頭連接到示波器通道1。

　　時間刻度設置：根據晶振頻率選擇合適的時間刻度，確保能夠清晰地觀察到波形。例如，對于10MHz晶振，建議將時間刻度設置為100ns/div。

　　垂直刻度設置：根據晶振輸出電壓幅度選擇合適的垂直刻度，確保波形能夠完整顯示。

　　觸發設置：選擇合適的觸發源和觸發電平，確保示波器能夠穩定地捕捉到晶振波形。建議選擇上升沿觸發，觸發電平設置為晶振波形的中點。

　　帶寬設置：根據晶振頻率選擇合適的帶寬。一般情況下，示波器的帶寬應至少是晶振頻率的5倍，以避免信號失真。

　　耦合模式設置：選擇合適的耦合模式，一般情況下選擇直流耦合。

　　三、波形分析

　　頻率測量：使用示波器的測量功能測量晶振波形的周期，并計算出頻率值。

　　幅度測量：測量晶振波形的峰峰值電壓，并與晶振規格參數進行對比。

　　波形失真分析：觀察晶振波形的形狀，判斷是否存在失真現象，例如振鈴、毛刺、抖動等。

　　時域分析：分析晶振波形的時間特性，例如上升時間、下降時間、脈沖寬度等。

　　頻域分析：使用示波器的頻譜分析功能觀察晶振波形的頻譜，判斷是否存在諧波或噪聲干擾。

　　四、常見問題排查

　　波形不穩定：檢查觸發設置是否正確，確保觸發源和觸發電平合理。

　　波形失真：檢查帶寬設置是否足夠，探頭和連接線是否損壞。

　　頻率不準：檢查晶振規格參數是否正確，測試環境溫度是否穩定。

　　五、應用場景

　　泰克MDO3024示波器可以廣泛應用于以下場景：

　　晶振頻率測試：測量晶振的實際頻率，并與規格參數進行對比。

　　晶振性能評估：分析晶振波形的穩定性、失真程度、抖動情況等。

　　晶振應用調試：驗證晶振在電路中的工作狀態，分析故障原因。

　　晶振篩選測試：對多個晶振進行批量測試，篩選出符合要求的晶振。

　　泰克MDO3024示波器是一款功能強大、操作簡便的測試儀器，可以幫助用戶高效地測量和分析晶振波形。本文介紹了使用泰克MDO3024示波器測量晶振波形的詳細步驟，并針對不同應用場景提供優化建議。希望本文能夠為相關領域的用戶提供參考，助力其更好地理解和應用晶振技術，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
