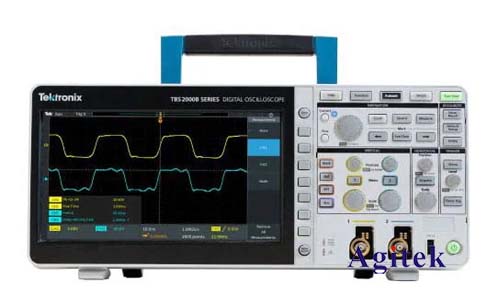

泰克TBS2072B示波器是一款功能強大的數字存儲示波器，其內置了多種測量工具，可以方便地進行各種信號參數的測量，其中包括頻率測量。本文將詳細介紹使用泰克TBS2072B示波器測量信號頻率的兩種方法：自動測量和手動測量。

　　一、自動測量

　　泰克TBS2072B示波器內置自動測量功能，可以快速方便地測量信號頻率。具體操作如下：

　　1.連接信號源:將被測信號連接到示波器上的通道輸入端口。

　　2.設置通道參數:根據信號特點選擇合適的通道設置，例如耦合方式、探頭增益、垂直分辨率等。

　　3.觸發信號:設置合適的觸發方式，確保示波器能穩定地捕捉到信號。

　　4.使用自動測量功能:在示波器界面上，找到"測量"菜單或按鈕，并選擇"頻率"選項。示波器會自動識別信號周期并計算出頻率值，并將結果顯示在屏幕上。

　　5.查看測量結果:在屏幕上，可以看到測量的頻率值以及其他相關參數，例如周期、幅度、占空比等。

　　二、手動測量

　　在某些情況下，自動測量無法滿足精確度要求，或者需要進行更深入的分析。此時可以使用手動測量的方法，通過計算信號周期來確定頻率。具體操作如下：

　　1.設置時基:選擇合適的時基，確保在示波器屏幕上可以清晰地觀察到至少一個完整的信號周期。

　　2.測量信號周期:使用光標工具在示波器屏幕上測量一個完整的信號周期的時間長度，即從一個波峰到下一個波峰或從一個波谷到下一個波谷的時間間隔。

　　3.計算頻率:使用公式頻率=1/周期計算信號頻率。

　　舉例說明:

　　假設測量的信號周期為10毫秒，則信號頻率為：

　　頻率=1/10毫秒=100 Hz

　　三、注意事項

　　1.信號頻率范圍:泰克TBS2072B示波器的頻率測量范圍取決于型號和配置，具體請參考用戶手冊。

　　2.信號類型:對于非正弦波信號，例如方波、三角波等，需要謹慎選擇測量周期，以確保測量結果準確。

　　3.測量誤差:測量結果會受到多種因素的影響，例如示波器的精度、信號本身的穩定性等，因此需要進行適當的誤差分析。

　　使用泰克TBS2072B示波器測量信號頻率的方法主要有兩種：自動測量和手動測量。自動測量方法操作簡便快捷，適合快速獲取頻率值；手動測量方法更精確，適合需要進行深入分析的情況。根據實際需要選擇合適的測量方法，并注意測量誤差，可以確保測量結果的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
