在現代電子電路設計與調試過程中，對電流信號的精確測量和分析至關重要。電流探頭作為一種專門用于測量電流的工具，與示波器配合使用，能夠直觀地展現電流波形，幫助工程師深入了解電路的工作狀態。而羅德與施瓦茨示波器作為行業領先的測試儀器，其卓越的性能和豐富的功能，為電流測量提供了可靠的平臺。本文將深入探討電流探頭與羅德與施瓦茨示波器的設置方法，并結合實際應用場景，為讀者提供實用指南。

　　一、電流探頭的種類與工作原理

　　電流探頭按其工作原理和測量范圍可分為以下幾種：

　　電流鉗:基于電磁感應原理，通過將電流線圈夾在導線上，感應產生的電壓信號來測量電流。特點是測量范圍較廣，適用于大電流測量，但精度相對較低。

　　分流器:將一部分電流分流到低阻抗的測量回路中，通過測量分流回路的電流來推算總電流。特點是精度較高，適用于小電流測量，但測量范圍較小。

　　霍爾效應探頭:利用霍爾效應原理，通過測量霍爾電壓來推算電流大小。特點是精度高，不受磁場干擾，但價格相對較高。

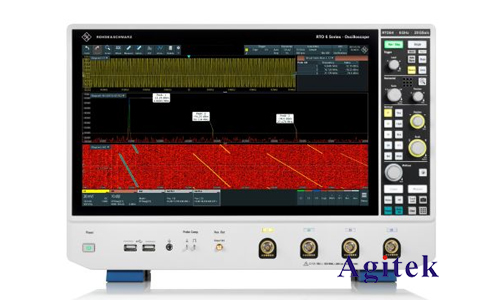

　　二、羅德與施瓦茨示波器的設置

　　在使用羅德與施瓦茨示波器進行電流測量時，需要進行以下設置：

　　選擇正確的探頭類型:針對不同電流范圍和應用場景選擇合適的電流探頭。

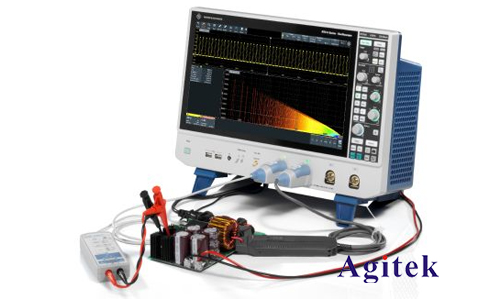

　　連接探頭:將電流探頭連接到示波器的通道輸入端口，注意探頭接地端的連接。

　　設置探頭增益:根據電流探頭的類型和測量范圍設置合適的探頭增益，確保測量結果在示波器顯示范圍內。

　　選擇合適的測量模式:根據需要選擇合適的測量模式，例如電壓測量、電流測量、功率測量等。

　　設置觸發條件:設置合適的觸發條件，確保示波器能夠準確捕捉到所需的電流信號。

　　校準探頭:一些電流探頭需要進行校準，以確保測量精度。

　　三、實際應用場景分析

　　1.電路調試:通過示波器實時觀察電流波形，可以判斷電路是否正常工作，查找故障點，優化電路設計。

　　2.電源測試:利用示波器測量電源輸出電流，判斷電源性能指標是否符合要求，例如電流穩定性、紋波等。

　　3.信號分析:通過示波器分析電流信號，可以提取信號頻率、幅值、相位等信息，幫助工程師了解電路的工作原理和信號特征。

　　4.故障診斷:利用示波器觀察電流信號，可以判斷電路是否存在短路、斷路、過載等故障，并進行故障定位。

　　電流探頭與羅德與施瓦茨示波器結合使用，能夠有效地進行電流測量和信號分析，為電子電路的設計、調試、測試和故障診斷提供重要支持。本文深入探討了電流探頭的種類、工作原理、與示波器的連接方法以及設置技巧，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
