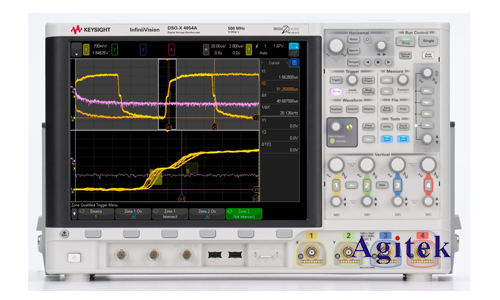

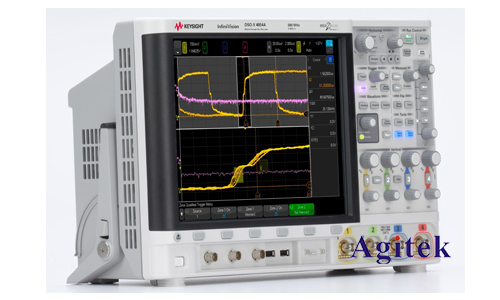

是德科技DSOX4154A數字存儲示波器是一款功能強大的工具，可用于各種電子電路測試和故障排除。其中，電流波形測量是常見應用之一。本文將詳細介紹如何使用DSOX4154A示波器進行電流波形測試，并提供一些實用技巧，幫助您更好地理解和應用該功能。

　　電流測量方法

　　DSOX4154A示波器本身不具備直接測量電流的能力，但可以通過以下兩種方法進行電流波形測量：

　　1.電流探頭法:使用專門的電流探頭將被測電流轉換為電壓信號，然后通過示波器進行測量。電流探頭通常包含一個高精度磁芯，通過安培定律將電流轉換為電壓輸出。

　　2.電阻分壓法:將一個已知阻值的電阻串聯到被測電路中，并利用歐姆定律(U=IR)計算電流。示波器測量電阻兩端的電壓，然后通過公式計算得到電流。

　　具體操作步驟

　　以下以電流探頭法為例，介紹DSOX4154A示波器進行電流波形測試的具體操作步驟：

　　步驟一：連接電流探頭

　　1.選擇合適的電流探頭，并根據其說明書進行連接。

　　2.將電流探頭的探針夾在被測電路的電流路徑上，確保探頭與電路形成閉合回路。

　　步驟二：設置示波器參數

　　1.通道選擇:將示波器的通道設置為與電流探頭連接的通道。

　　2.垂直刻度:根據電流探頭的靈敏度和被測電流的范圍，調整垂直刻度，確保波形顯示在屏幕上。

　　3.時間刻度:設置時間刻度，以顯示整個波形周期。

　　4.觸發:選擇合適的觸發模式，例如邊沿觸發，并設置觸發電平，以確保示波器能夠穩定捕捉到波形。

　　步驟三：觀察和分析波形

　　1.開始測量，觀察示波器顯示的電流波形。

　　2.測量波形的峰峰值、周期、頻率等參數。

　　3.分析波形，判斷電路工作狀態是否正常。

　　實用技巧

　　在進行測量之前，請仔細閱讀電流探頭的說明書，了解其規格和使用注意事項。

　　確保探頭夾緊電路，避免接觸不良或信號干擾。

　　調整垂直刻度和時間刻度，以確保波形顯示清晰完整。

　　嘗試不同的觸發模式，找到**的觸發設置。

　　利用示波器的數學運算功能，對波形進行分析和處理。

　　注意事項

　　進行電流測量時，要注意安全操作，避免觸電。

　　測量高電流時，要選擇合適的電流探頭，并注意其額定電流值。

　　使用示波器時，請參考其使用手冊，熟悉其操作方法和功能。

　　通過以上步驟和技巧，您可以使用是德DSOX4154A示波器輕松進行電流波形測量。利用示波器強大的功能和靈活的操作方式，可以幫助您更好地理解和分析電路工作原理，進行故障診斷和性能評估，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
