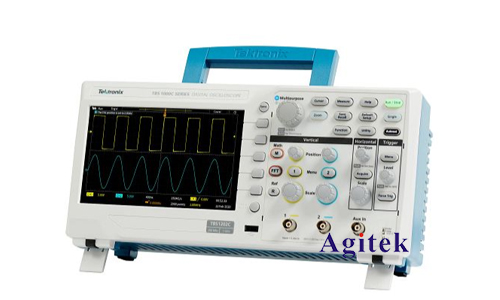

泰克TBS1202C是一款功能強大且易于使用的數字示波器，廣泛應用于電子工程、科研、教學等領域。其功能之一便是測量電壓信號，本文將詳細介紹使用泰克TBS1202C示波器進行電壓測量的步驟和注意事項，并分享一些實用技巧。

　　準備工作

　　1.連接示波器：將示波器與電源連接，并根據需要連接信號源。

　　2.設置通道：選擇需要測量的通道（CH1或CH2），并確認探頭類型。

　　3.選擇量程：根據預期電壓信號的大小，選擇合適的量程。

　　4.設置觸發：根據需要，設置觸發模式，例如自動觸發或邊沿觸發。

　　5.設置時間刻度：選擇合適的時間刻度，以便清晰地觀察信號波形。

　　測量步驟

　　1.連接探頭：將探頭的黑色接地端連接到信號源的參考點（通常為接地），將探頭的紅色端連接到需要測量的信號點。

　　2.觀察波形：在示波器屏幕上觀察信號波形，確保信號完整且穩定。

　　3.測量電壓：通過示波器上的“測量”功能，選擇“電壓”選項，即可測量信號的峰峰值電壓、平均值電壓、有效值電壓等。

　　4.調整參數：根據實際測量需要，調整時間刻度、觸發模式、量程等參數，以獲得更精確的測量結果。

　　注意事項

　　探頭類型：不同的探頭具有不同的阻抗和衰減系數，應根據實際情況選擇合適的探頭，并注意探頭的衰減系數，以便對測量結果進行校正。

　　量程選擇：量程的選擇應與預期電壓信號的幅值相匹配。過小的量程會導致信號失真，過大的量程則無法精確測量。

　　接地：確保探頭的接地端連接到信號源的參考點，以避免測量誤差。

　　信號耦合：根據信號類型選擇合適的耦合模式，例如直流耦合或交流耦合。

　　噪聲：在測量過程中應注意周圍環境的噪聲，盡量避免噪聲對測量結果的影響。

　　技巧與應用

　　使用自動測量功能：TBS1202C示波器具有自動測量功能，可以自動識別信號的峰峰值、平均值等參數，方便快速測量。

　　使用數學運算功能：示波器可以進行信號的數學運算，例如加減乘除、積分、微分等，可以用來分析更復雜的信號。

　　使用存儲功能：示波器可以將信號波形保存為圖片或數據文件，方便后續分析和共享。

　　使用泰克TBS1202C示波器測量電壓是一個相對簡單的過程，通過以上步驟和注意事項，可以確保測量結果的準確性和可靠性。示波器功能強大，可以應用于多種測量場景，熟練掌握示波器的使用技巧，可以幫助工程師更好地分析信號，解決問題，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
