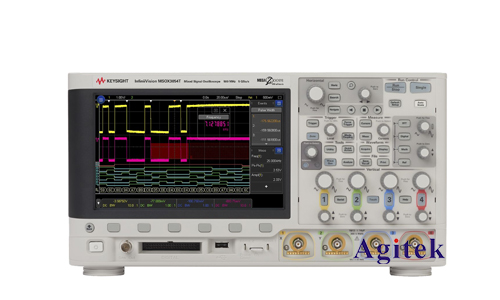

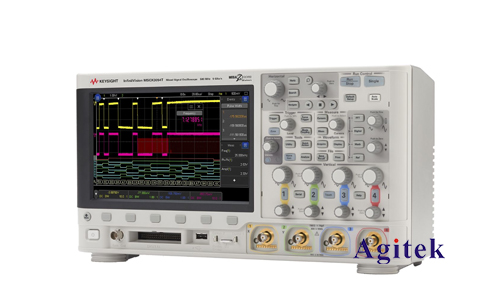

安捷倫示波器是電子工程師和科學家常用的測試設備，除了常規的電壓測量功能，它也可以用于測量電流。本文將介紹如何利用安捷倫示波器進行電流測量，并提供一些實用技巧和注意事項。

　　1.準備工作

　　在進行電流測量之前，需要準備好以下物品：

　　安捷倫示波器

　　電流探頭（或電流傳感器）

　　被測電路

　　測試線纜

　　安全防護措施

　　2.示波器設置

　　2.1選擇合適的輸入通道

　　安捷倫示波器通常有多個輸入通道，需要根據被測電路和電流探頭的類型選擇合適的通道。

　　通道類型:確保選擇的通道支持電流探頭或電流傳感器。

　　帶寬:確保通道的帶寬足夠高，能夠捕捉到被測電流信號的頻率變化。

　　輸入阻抗:確保通道的輸入阻抗與電流探頭的輸出阻抗相匹配，避免信號失真。

　　2.2設置垂直刻度

　　首先，確定要測量的電流范圍，并將垂直刻度設置為合適的范圍。

　　可以根據需要調整垂直刻度，以便更清晰地觀察電流波形。

　　為了方便觀察，建議將垂直刻度設置為與電流單位一致，例如mA或A。

　　2.3設置時間刻度

　　確定需要觀察的信號的時間范圍，并根據需要調整時間刻度。

　　通常，為了觀察信號的細節，需要將時間刻度設置得較小。

　　如果需要觀察信號的整體趨勢，則可以將時間刻度設置得較大。

　　2.4設置觸發條件

　　設置觸發條件是為了使示波器能夠穩定地捕捉到被測信號。

　　常見的觸發條件包括邊緣觸發、脈沖觸發和斜率觸發。

　　需要根據被測信號的特性選擇合適的觸發條件。

　　3.探頭配置

　　3.1選擇合適的電流探頭

　　電流探頭分為多種類型，例如鉗式電流探頭、電流傳感器、分流器等。

　　選擇合適的探頭取決于被測電流的大小、頻率和電路類型。

　　鉗式電流探頭適用于測量較大電流，而電流傳感器適用于測量較小電流。

　　3.2連接電流探頭

　　將電流探頭的探頭夾夾在被測導線上，或?qū)㈦娏鱾鞲衅鬟B接到被測電路中。

　　確保探頭與電路的連接牢固，避免接觸不良導致測量誤差。

　　3.3校準電流探頭

　　在使用電流探頭之前，需要進行校準，以確保測量結果的準確性。

　　校準方法通常需要使用已知的電流源和標準電流探頭。

　　具體校準步驟請參考電流探頭的使用說明書。

　　4.測量方法

　　4.1直接測量

　　將電流探頭連接到示波器的輸入通道，并將示波器設置為測量電流。

　　觀察示波器屏幕上的電流波形，并根據需要進行測量。

　　4.2測量電壓降

　　在被測電路中串聯一個電阻，并測量電阻兩端的電壓降。

　　根據歐姆定律，可以計算出流過電阻的電流。

　　此方法適用于測量較小的電流。

　　5.注意事項

　　確保安全，使用電流探頭時注意安全防護，避免觸電。

　　避免探頭與其他導體接觸，防止信號干擾。

　　確保探頭與電路的連接牢固，避免接觸不良導致測量誤差。

　　校準探頭，確保測量結果的準確性。

　　6.實例

　　以下是一些利用安捷倫示波器測量電流的實際應用示例：

　　測量電源的輸出電流

　　測量電機控制電路中的電流

　　測量電路板上的電流路徑

　　分析電路中的電流變化

　　通過正確設置示波器和探頭，利用安捷倫示波器進行電流測量是一項簡單且有效的技術。掌握以上方法和技巧，可以方便快捷地完成各種電路電流測量任務，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
