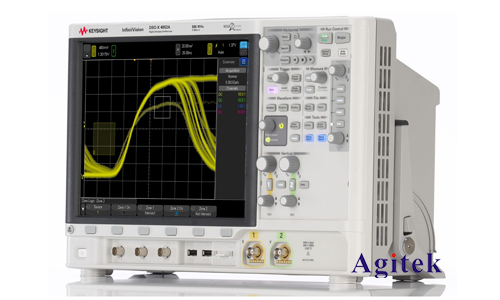

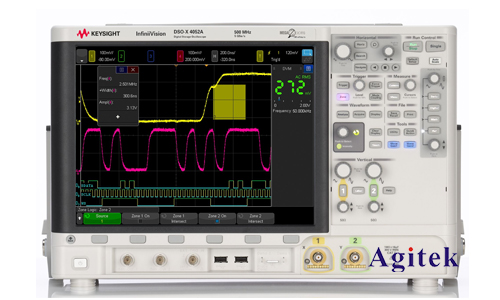

Keysight DSOX6004A是一款功能強大的數字示波器，其強大的測量功能和靈活的操作界面使其在各種測試和測量應用中廣受歡迎。其中，波特圖測量是其重要功能之一，可以幫助用戶快速準確地分析系統的頻率響應特性。

　　一、波特圖簡介

　　波特圖是一種用來描述系統頻率響應的圖表，它以頻率為橫坐標，以增益（以分貝為單位）和相位（以度為單位）為縱坐標繪制兩條曲線。波特圖可以直觀地顯示系統的增益和相位隨頻率的變化情況，從而幫助用戶了解系統的帶寬、截止頻率、穩定性等重要參數。

　　二、Keysight DSOX6004A示波器波特圖測量步驟

　　1.硬件連接

　　首先，將待測系統連接到示波器的輸入通道。根據具體測試需求，選擇合適的探頭和連接線。

　　2.示波器設置

　　打開示波器，進入波特圖測量模式。

　　設置通道參數，例如耦合方式、電壓量程、時間尺度等。

　　設置觸發條件，確保信號能夠被準確地觸發。

　　3.測量參數設置

　　選擇波特圖測量類型，例如幅頻特性、相頻特性、阻抗特性等。

　　設置頻率掃描范圍，根據待測系統的頻率響應范圍進行設置。

　　選擇頻率分辨率，根據測試精度要求進行設置。

　　4.數據采集和分析

　　啟動波特圖測量，示波器會自動進行頻率掃描并采集數據。

　　測量完成后，示波器會顯示波特圖，用戶可以直觀地觀察系統頻率響應特性。

　　使用示波器的測量工具，可以獲取波特圖的關鍵參數，例如增益、相位、截止頻率等。

　　5.結果解讀

　　根據波特圖結果，分析系統的頻率響應特性，例如：

　　增益曲線:顯示系統在不同頻率下的增益變化情況。

　　相位曲線:顯示系統在不同頻率下的相位變化情況。

　　截止頻率:指系統增益下降到3dB時的頻率。

　　帶寬:指系統增益保持在一定范圍內時的頻率范圍。

　　穩定性:可以從相位曲線判斷系統的穩定性。

　　三、波特圖測量注意事項

　　確保輸入信號的質量，避免噪聲和干擾對測量結果的影響。

　　仔細設置示波器參數，選擇合適的測量范圍和分辨率。

　　理解波特圖的原理和參數含義，準確解讀測量結果。

　　四、波特圖測量應用場景

　　波特圖測量廣泛應用于電子、通信、自動化等領域，例如：

　　濾波器設計

　　控制器設計

　　音頻設備測試

　　通信系統性能評估

　　Keysight DSOX6004A示波器具有強大的波特圖測量功能，可以幫助用戶快速準確地分析系統的頻率響應特性。通過本文介紹的步驟和注意事項，用戶可以輕松掌握波特圖測量方法，并利用其結果進行更深入的分析和設計，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
