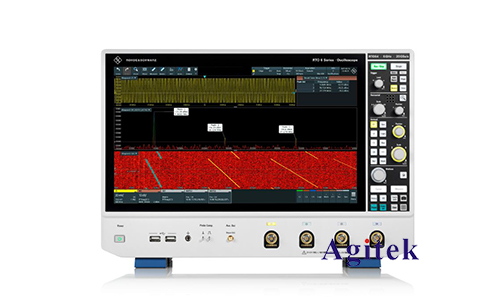

羅德與施瓦茨（Rohde&Schwarz）是一家在電子測試測量設備領域享有盛譽的公司，其生產的示波器被廣泛應用于各種電子信號的檢測和分析。示波器是一種可以顯示信號波形的設備，通過觀察這些波形，工程師可以分析信號的特性，包括其頻率、幅度、相位等參數。本文將詳細介紹如何使用羅德與施瓦茨示波器來計算信號的頻率。

　　示波器的基本操作

　　在開始頻率測量之前，首先需要了解示波器的基本操作步驟：

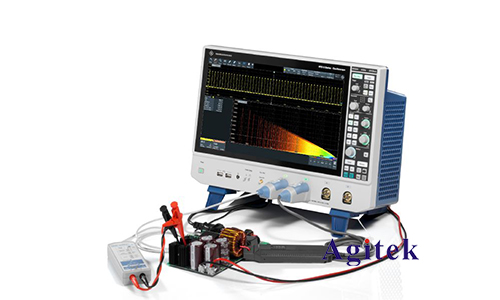

　　1.連接信號源：將待測信號連接到示波器的輸入通道上。通常，示波器有多個輸入通道，可以同時測量多個信號。

　　2.設置時間基準：調整示波器的時間基準，使信號在屏幕上以合適的比例顯示。時間基準設置通常以秒/格（s/div）為單位。

　　3.調整觸發設置：觸發設置決定了示波器何時開始顯示信號波形。正確的觸發設置可以使波形穩定地顯示在屏幕上，便于觀察和分析。

　　4.垂直刻度調整：調整垂直刻度，使信號波形的振幅適合地顯示在屏幕上。垂直刻度通常以伏/格（V/div）為單位。

　　計算信號頻率的方法

　　使用示波器測量信號頻率主要有兩種方法：自動測量和手動測量。羅德與施瓦茨示波器提供了強大的自動測量功能，但理解手動測量方法對掌握頻率測量的基本原理也是非常有幫助的。

　　自動測量方法

　　羅德與施瓦茨示波器通常具備自動頻率測量功能。操作步驟如下：

　　1.選擇自動測量功能：在示波器的菜單中選擇“測量”選項，然后選擇“頻率”測量模式。

　　2.選擇測量通道：選擇你希望進行頻率測量的輸入通道。如果信號連接在通道1上，則選擇通道1。

　　3.查看測量結果：示波器會自動計算并顯示信號的頻率。此時，屏幕上會顯示一個頻率值，單位通常為赫茲（Hz）。

　　這種方法快捷、準確，適合日常頻率測量。然而，自動測量功能有時可能會因信號質量或其他因素影響準確性，因此了解手動測量方法也非常重要。

　　手動測量方法

　　手動測量頻率需要一定的計算步驟，但也能增強對信號和示波器的理解。具體步驟如下：

　　1.獲取波形周期：觀察屏幕上的信號波形，選擇一個完整的周期（從波形的某一點開始，到下一次該點出現）。使用示波器的游標功能，測量這一周期對應的時間長度。

　　2.計算頻率：頻率（f）與周期（T）之間的關系為：f=1/T。通過手動測量周期T，可以計算出頻率f。

　　例如，如果測得一個周期T為2毫秒（ms），則頻率f=1/0.002秒=500赫茲（Hz）。

　　影響頻率測量準確性的因素

　　在實際操作中，影響頻率測量準確性的因素有很多，主要包括以下幾個方面：

　　1.信號噪聲：高頻噪聲可能會影響示波器的觸發穩定性，從而影響測量結果。使用適當的濾波功能可以減小噪聲影響。

　　2.示波器帶寬：示波器的帶寬限制會影響高頻信號的測量。確保示波器的帶寬高于被測信號的頻率。

　　3.探頭衰減：探頭的衰減系數需要正確設置，例如1:1或10:1，否則會導致測量誤差。

　　4.時間基準準確性：時間基準的準確性直接影響周期測量的精度，進而影響頻率計算的準確性。

　　使用技巧和建議

　　為了提高頻率測量的準確性和效率，以下是一些使用羅德與施瓦茨示波器的技巧和建議：

　　1.正確校準示波器和探頭：定期校準示波器和探頭，確保其工作在**狀態。

　　2.使用適當的觸發模式：根據信號類型選擇合適的觸發模式，如邊沿觸發、脈寬觸發等，確保波形穩定顯示。

　　3.調整垂直和水平刻度：根據信號特性，適當調整垂直和水平刻度，使信號波形清晰顯示，便于觀察和測量。

　　4.利用平均功能：對于有噪聲的信號，可以使用示波器的平均功能，通過多次采樣平均來減小噪聲影響。

　　5.保存和分析數據：利用示波器的存儲功能，將測量數據保存下來，便于后續分析和記錄。

　　羅德與施瓦茨示波器以其高性能和豐富的功能廣泛應用于電子測試測量領域。通過本文的介紹，您應該已經了解了如何使用羅德與施瓦茨示波器計算信號頻率的基本方法，包括自動測量和手動測量兩種方法。在實際應用中，根據具體情況選擇合適的方法，并注意影響測量準確性的各類因素，以獲得可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
