在電子工程和電源設計中，紋波測試是確保電源穩定性和可靠性的重要步驟。是德科技（Keysight Technologies）的UXR0404B高性能示波器是進行這種測試的理想工具。本文將詳細介紹如何使用UXR0404B示波器來測試電源紋波，并探討相關的設置和技術，以便您能在實際操作中獲得**結果。

　　了解紋波

　　首先，讓我們簡要了解一下紋波是什么。紋波是直流電源輸出中的周期性波動，通常由AC-DC轉換過程中的不完美濾波引起。高紋波電壓可能會對敏感電子設備產生不利影響，因此需要通過精確測量來加以控制。

　　選擇合適的測試設備

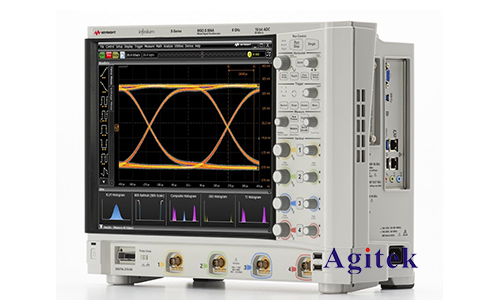

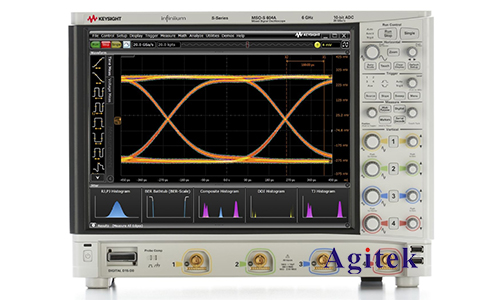

　　UXR0404B示波器是一款高帶寬、高采樣率的示波器，具有出色的信號保真度和噪聲性能，非常適合進行紋波測量。該示波器具有4 GHz的帶寬和10-bit的分辨率，能夠捕捉到細微的紋波信號變化。此外，UXR0404B的內置功能和用戶友好界面使其成為工程師的理想選擇。

　　準備測試

　　在開始測試之前，需要進行一些準備工作：

　　1.校準示波器：確保示波器已校準，以獲得精確的測量結果。UXR0404B示波器內置了自動校準功能，可以方便地進行校準。

　　2.選擇合適的探頭：選擇具有適當帶寬和低噪聲的探頭，例如Keysight N7020A有源探頭，該探頭具有2 GHz的帶寬，非常適合測量高頻紋波。

　　3.設置示波器參數：根據被測電源的規格，調整示波器的時基、垂直靈敏度和觸發設置。對于大多數紋波測量，時基可以設置在幾微秒到幾十微秒范圍內，垂直靈敏度設置在幾毫伏到幾十毫伏范圍內。

　　測試過程

　　1.連接探頭：將探頭連接到被測電源的輸出端，確保接地良好，以減少噪聲干擾。

　　2.設置觸發：使用UXR0404B的自動觸發功能，選擇適合的觸發電平和模式。通常可以選擇邊沿觸發，觸發電平設置在期望的紋波電壓范圍內。

　　3.捕捉波形：啟動示波器，捕捉并記錄紋波波形。UXR0404B示波器的高采樣率和大存儲深度能夠捕捉到詳細的紋波特征。

　　4.分析波形：利用示波器的內置分析工具，對捕捉到的紋波波形進行分析。可以使用FFT功能查看頻譜，識別主要的紋波頻率成分。還可以使用測量功能，計算紋波的峰值、均方根值和頻率等參數。

　　提高測試精度的技巧

　　1.減少噪聲干擾：在測量過程中，盡量減少環境噪聲對測試結果的影響。可以使用短接地線和屏蔽線纜，保持良好的接地。

　　2.優化探頭設置：根據實際測量需求，調整探頭的衰減比和帶寬限制，以獲得**的信噪比。

　　3.使用平均功能：在示波器上啟用平均功能，可以有效減少隨機噪聲對測量結果的影響，得到更平滑的紋波波形。

　　記錄和報告測試結果

　　在完成測量和分析后，使用UXR0404B的屏幕截圖和數據記錄功能，將測試結果保存下來。可以將波形截圖保存為圖像文件，或者將測量數據導出為CSV文件，方便后續的報告和分析。

　　使用是德UXR0404B示波器進行紋波測試，可以充分利用其高帶寬、高采樣率和高分辨率的優勢，獲得準確、可靠的測試結果。通過正確的設置和操作，可以有效地測量和分析電源紋波，確保電源系統的穩定性和可靠性。在實際操作中，關注噪聲干擾、優化探頭設置和利用示波器的內置功能，可以進一步提高測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
