作為一名專業工程師，我深知在電子工程領域中，準確地捕捉和分析電信號是至關重要的。而示波器作為一種關鍵的測試儀器，能夠幫助我們可視化電信號的變化。泰克（Tektronix）示波器因其高精度和多功能性，在業界享有盛譽。本文將詳細介紹如何通過泰克示波器將波形投影到外部顯示設備上，以便在演示和教學過程中更好地展示波形特征。

　　為什么需要將波形投影

　　將波形投影到外部顯示設備上有以下幾個主要優勢：

　　1.增強可視性：在大屏幕上展示波形，便于多名工程師同時觀察和討論。

　　2.便于教學：在課堂或培訓中，大屏幕演示可以幫助學生更直觀地理解波形特性和示波器的操作。

　　3.演示效果更佳：在會議或研討會上，通過投影展示波形，有助于更清晰地傳達技術細節。

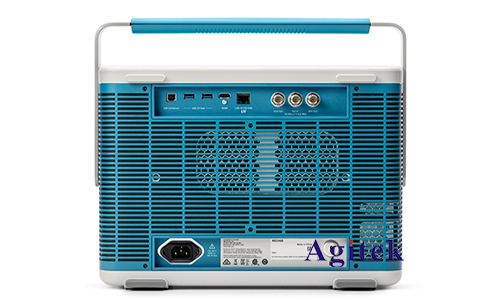

　　泰克示波器的連接選項

　　泰克示波器提供了多種連接選項，支持將波形投影到外部顯示設備。常見的連接方式包括：

　　1.HDMI輸出：許多現代泰克示波器配備了HDMI輸出接口，可以直接連接到顯示器或投影儀。

　　2.VGA輸出：一些舊款或特定型號的示波器可能還支持VGA輸出。

　　3.USB接口：通過USB接口連接到計算機，再通過計算機進行投影。

　　4.網絡連接：通過以太網或Wi-Fi將示波器連接到網絡，再通過網絡訪問和顯示波形。

　　步驟詳解：通過HDMI將波形投影

　　以下是通過HDMI接口將波形從泰克示波器投影到外部顯示設備的詳細步驟：

　　1.準備工作

　　在開始之前，請確保以下設備和工具準備就緒：

　　-泰克示波器（配備HDMI輸出接口）

　　-HDMI線纜

　　-外部顯示設備（如監視器、投影儀等）

　　-電源和必要的適配器

　　2.連接設備

　　1.連接電源：確保示波器和外部顯示設備都已正確連接電源，并打開電源開關。

　　2.連接HDMI線纜：將HDMI線纜的一端插入示波器的HDMI輸出接口，另一端插入外部顯示設備的HDMI輸入接口。

　　3.設置顯示設備

　　1.打開外部顯示設備，確保其輸入源設置為HDMI對應的接口。

　　2.調整顯示設備的分辨率和顯示模式，以獲得**顯示效果。多數情況下，設備會自動調整，但有時可能需要手動設置。

　　4.配置示波器

　　1.打開泰克示波器，進入主菜單。

　　2.找到并選擇“顯示”或“輸出”選項。

　　3.選擇HDMI作為輸出方式，并進行必要的分辨率和刷新率設置，以確保輸出信號與顯示設備兼容。

　　5.校準和測試

　　1.校準示波器的顯示輸出，確保波形在外部顯示設備上清晰可見。

　　2.對比示波器內置顯示器和外部顯示器上的波形，確保一致性和準確性。

　　3.進行一些測試測量，確保所有連接和設置正常工作。

　　通過USB和計算機投影

　　另一種常見且靈活的方式是通過USB接口將泰克示波器連接到計算機，然后通過計算機將波形投影到外部顯示設備。這種方式的具體步驟如下：

　　1.連接和安裝

　　1.連接USB線纜：將USB線纜的一端插入示波器的USB接口，另一端插入計算機的USB接口。

　　2.安裝驅動和軟件：根據示波器型號，安裝相應的驅動程序和泰克提供的示波器控制軟件（如TekScope）。

　　2.設置軟件

　　1.啟動計算機上的示波器控制軟件，并確保軟件正確識別并連接到示波器。

　　2.在軟件中設置顯示參數，選擇需要顯示的波形和通道。

　　3.投影波形

　　1.將計算機連接到外部顯示設備，通常通過HDMI或VGA接口。

　　2.設置計算機的顯示輸出模式，可以選擇“擴展模式”或“鏡像模式”。

　　3.啟動示波器控制軟件，調整波形顯示位置和大小，確保在外部顯示設備上清晰可見。

　　通過網絡連接進行投影

　　一些高級泰克示波器支持通過網絡連接來實現波形投影，這對于需要遠程監控和協作的場景非常有用。

　　1.網絡連接和配置

　　1.連接網絡：通過以太網線纜或Wi-Fi將示波器連接到本地網絡。

　　2.IP地址設置：在示波器的網絡設置中，確保其獲得有效的IP地址。

　　2.遠程訪問

　　1.在計算機上打開Web瀏覽器，輸入示波器的IP地址，進入示波器的Web界面。

　　2.在Web界面中，選擇“實時顯示”或類似選項，開始遠程顯示波形。

　　3.投影波形

　　1.將計算機連接到外部顯示設備。

　　2.通過Web瀏覽器顯示的示波器界面，將波形投影到外部顯示設備上。

　　通過上述方法，工程師們可以方便地將泰克示波器的波形投影到外部顯示設備上，以滿足不同場景下的需求。無論是通過HDMI直接連接，還是通過USB連接計算機，再或者是通過網絡進行遠程訪問，泰克示波器都提供了靈活多樣的解決方案，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
