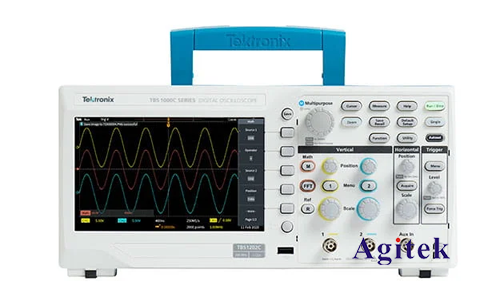

作為一名專業工程師，選擇合適的測試工具對我們的工作至關重要。在眾多示波器中，泰克（Tektronix）TBS1102C以其高性價比和優越性能贏得了廣泛的贊譽。本文將詳細介紹如何使用泰克TBS1102C示波器測量電壓。

　　準備工作

　　在開始測量之前，確保您已經準備好以下設備和配件：

　　1.泰克TBS1102C示波器

　　2.探頭（通常標配的是P6100探頭）

　　3.被測電路或信號源

　　4.適配器和電源線

　　確保示波器和所有配件都處于良好狀態，沒有任何物理損壞。然后，按照以下步驟進行設置：

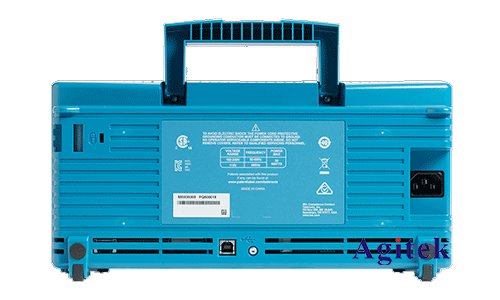

　　1.連接電源并打開示波器。插上電源線，按下前面板上的電源按鈕，等待示波器啟動。

　　2.連接探頭。將探頭插入示波器的輸入通道（CH1或CH2），通常位于前面板的右側。

　　校準探頭

　　在進行實際測量之前，首先需要校準探頭，以確保測量的準確性。探頭校準步驟如下：

　　1.連接探頭到校準信號端口。TBS1102C前面板上有一個方波校準信號輸出端口，通常標有“PROBE COMP”。

　　2.調整探頭補償電容。在示波器屏幕上觀察到方波信號后，使用探頭上的小螺絲刀調整探頭補償電容，直到方波的上升和下降沿完全垂直。

　　設置示波器參數

　　現在，我們可以開始設置示波器的參數以進行電壓測量：

　　1.選擇輸入通道。按下示波器前面板上的“CH1”或“CH2”按鈕，激活相應的通道。

　　2.設置探頭衰減比。根據您使用的探頭，設置適當的衰減比（例如，1X或10X）。通常，探頭上會有一個開關，您也需要在示波器上進行相應設置。這可以通過按下通道按鈕，然后調整屏幕上的探頭設置來完成。

　　3.調整垂直刻度和水平刻度。根據信號的預期電壓范圍，調整垂直刻度（VOLTS/DIV）和水平刻度（TIME/DIV），以便在屏幕上清晰顯示信號。

　　4.選擇觸發模式。選擇合適的觸發模式（例如，自動觸發或邊沿觸發），并設置觸發電平，以確保信號穩定顯示。

　　進行電壓測量

　　所有設置完成后，您可以開始測量電壓：

　　1.連接探頭到被測點。將探頭的接地夾連接到電路的地，探頭尖端連接到需要測量的電壓點。

　　2.觀察并記錄信號。在示波器屏幕上觀察信號波形，并使用垂直和水平控制按鈕進行微調，直到波形清晰可見。

　　3.測量和記錄電壓值。使用屏幕上的光標測量功能或示波器的自動測量功能，可以直接讀取電壓值。TBS1102C提供多種自動測量功能，如峰峰值、平均值和RMS值等，非常方便。

　　提示和技巧

　　1.注意探頭接地：探頭的接地連接非常重要。錯誤的接地可能導致測量誤差甚至損壞設備。

　　2.適當設置觸發電平：確保觸發電平設置合理，以獲得穩定的信號顯示。可以在信號的中間位置設置觸發電平，確保信號不會因觸發不當而跳動。

　　3.使用自動設置功能：TBS1102C有一個自動設置（AUTOSET）功能，可以快速調整示波器的參數，使信號在屏幕上**顯示。按下前面板上的“AUTOSET”按鈕即可。

　　4.定期校準：示波器和探頭需要定期校準，以確保測量的準確性。遵循制造商的校準建議和周期。

　　使用泰克TBS1102C示波器測量電壓并不復雜，只需按照上述步驟和提示進行操作，您就能獲得準確、可靠的測量結果。通過掌握這些基本操作，您不僅可以提升工作效率，還能更好地理解和分析電子電路中的信號，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
