如何使用羅德與施瓦茨示波器放大波形

　　在現代電子測量領域，示波器是工程師和技術人員日常工作中不可或缺的工具。羅德與施瓦茨（Rohde&Schwarz）作為知名的測試與測量設備制造商，其示波器以高性能和豐富的功能著稱。本文將為您詳細介紹如何在羅德與施瓦茨示波器上放大波形，以幫助您更高效地進行信號分析和故障排除。

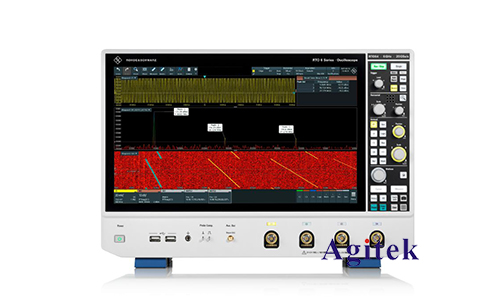

　　1.基礎概念

　　在討論如何放大波形之前，首先要了解一些基礎概念。示波器的核心功能之一是顯示電信號的波形，通常以時間為橫軸，電壓為縱軸。放大波形即是調整示波器的垂直刻度（Vertical Scale）和水平刻度（Horizontal Scale），以便更清晰地觀察感興趣的信號細節。

　　1.1垂直刻度（Vertical Scale）

　　垂直刻度決定了示波器屏幕上每格代表的電壓值。調整垂直刻度可以放大或縮小波形的縱向尺寸，使得小幅度信號更易于觀察。

　　1.2水平刻度（Horizontal Scale）

　　水平刻度決定了示波器屏幕上每格代表的時間值。調整水平刻度可以放大或縮小波形的橫向尺寸，以便更詳細地查看信號的時間特性。

　　2.如何放大波形

　　現在，讓我們一步步操作，看看如何在羅德與施瓦茨示波器上放大波形。

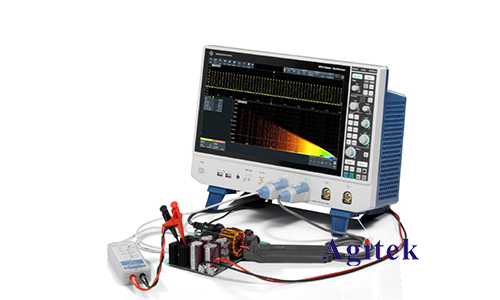

　　2.1調整垂直刻度

　　1.選擇通道：首先，確保已經選擇了您要調整的信號通道（如CH1、CH2等）。在羅德與施瓦茨示波器上，通道選擇按鈕通常位于示波器面板的前面或側面。

　　2.旋轉垂直刻度旋鈕：找到對應通道的垂直刻度旋鈕（通常標有“VOLTS/DIV”）。順時針旋轉旋鈕會減小每格的電壓值，從而放大波形的縱向尺寸；逆時針旋轉則會增加每格的電壓值，使波形縮小。

　　3.微調放大倍數：對于更精細的調節，部分羅德與施瓦茨示波器配備了微調旋鈕或數字輸入方式，可以更精確地設定垂直刻度值。

　　2.2調整水平刻度

　　1.選擇時間基準：在示波器面板上找到水平刻度旋鈕（通常標有“TIME/DIV”）。調整這個旋鈕可以改變每格代表的時間長度。

　　2.旋轉水平刻度旋鈕：順時針旋轉水平刻度旋鈕會減小每格的時間值，從而放大波形的橫向尺寸；逆時針旋轉則會增加每格的時間值，使波形縮小。

　　3.使用細調功能：許多羅德與施瓦茨示波器還配有水平位置調節和細調功能，可以幫助您更精確地定位和放大波形的某一部分。

　　2.3使用縮放（Zoom）功能

　　羅德與施瓦茨的高端示波器通常配備了專用的縮放（Zoom）功能，允許您在主顯示屏上放大特定的波形區域。這一功能特別適合需要詳細分析信號細節的場景。

　　1.啟用縮放模式：按下面板上的“Zoom”按鈕，示波器會進入縮放模式。

　　2.選擇感興趣的區域：使用導航控制（如方向鍵或旋鈕）在波形上選擇您感興趣的區域。

　　3.調整縮放比例：在縮放模式下，您可以進一步調整垂直和水平刻度，以獲得所需的放大倍數和視圖。

　　3.實際應用中的注意事項

　　在實際應用中，放大波形時需要注意以下幾點：

　　3.1避免失真

　　過度放大波形可能會導致信號失真，尤其是在帶寬有限的示波器上。確保示波器的帶寬足夠覆蓋信號的頻率范圍，以避免誤導性的測量結果。

　　3.2使用探頭衰減

　　如果信號幅度過大，可能需要使用探頭衰減（如10X探頭），以避免超出示波器輸入范圍。正確設置探頭衰減系數，確保示波器顯示的電壓值準確無誤。

　　3.3適當的觸發設置

　　在放大波形時，合適的觸發設置可以幫助穩定顯示。調整觸發電平和模式，以獲得穩定的波形視圖，避免因信號抖動或噪聲引起的顯示不穩定。

　　羅德與施瓦茨示波器提供了多種強大的功能，幫助工程師和技術人員更高效地進行信號測量和分析。通過合理調整垂直和水平刻度，結合使用縮放功能，您可以輕松放大波形，深入觀察和分析信號細節。在使用示波器的過程中，注意避免信號失真、正確設置探頭衰減和觸發條件，將大大提高您的測量準確性和工作效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
