如何設置羅德與施瓦茨示波器RTB2004進行電流波形測試

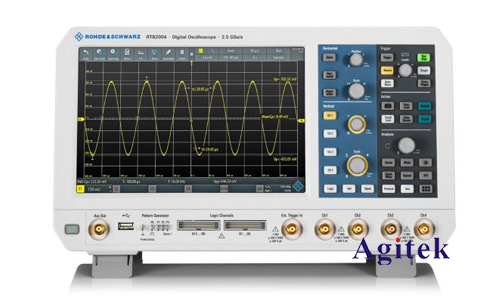

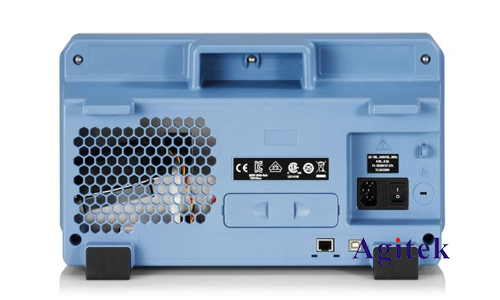

　　羅德與施瓦茨（Rohde&Schwarz，以下簡稱R&S）RTB2004是一款高性能的示波器，以其強大的功能和直觀的用戶界面廣受工程師的青睞。本文將詳細介紹如何使用RTB2004示波器進行電流波形的測試，旨在幫助您充分利用這款設備的優勢，獲得精確的測量結果。

　　1.準備工作

　　a.了解測量需求

　　在開始設置之前，首先需要明確測量的電流類型、范圍及應用場景。例如，測量直流電流和交流電流的設置會有所不同，應用于電源設計、電機控制或傳感器測量時也會有不同的關注點。

　　b.選擇合適的探頭

　　R&S RTB2004支持多種探頭，但對于電流測量，通常需要使用電流探頭（如R&S RT-ZC系列電流探頭）。根據測量的電流范圍和頻率響應選擇適當的探頭是關鍵的一步。

　　2.示波器連接與基本設置

　　a.連接電流探頭

　　將電流探頭連接到示波器的輸入通道。RTB2004示波器有四個輸入通道，您可以選擇其中任意一個進行連接。

　　b.校準探頭

　　為了保證測量的準確性，使用探頭前需要進行校準。具體操作步驟如下：

　　1.進入示波器的主菜單。

　　2.選擇“探頭校準”選項。

　　3.按照屏幕提示進行校準操作，確保探頭處于未連接狀態，然后執行校準。

　　3.示波器設置

　　a.設置輸入通道參數

　　1.選擇通道：選擇已連接電流探頭的通道（如通道1）。

　　2.設置耦合模式：通常選擇直流耦合（DC Coupling），除非需要測量非常低頻的交流信號。

　　3.探頭倍率：設置探頭的倍率（Probe Attenuation）。如果使用的是10:1探頭，則設置為10x。

　　4.輸入阻抗：選擇高阻抗模式（1MΩ），以減少對被測電路的影響。

　　b.設置時間基和觸發

　　1.時間基（Time Base）：根據被測信號的頻率選擇合適的時間基。對于低頻信號，可以選擇較長的時間基；對于高頻信號，則選擇較短的時間基。

　　2.觸發模式（Trigger Mode）：選擇自動觸發（Auto Trigger），以便在沒有信號時示波器也能顯示波形。

　　3.觸發源（Trigger Source）：選擇電流探頭連接的通道。

　　4.觸發類型（Trigger Type）：通常選擇邊沿觸發（Edge Trigger），并根據測量需求設置上升沿或下降沿觸發。

　　c.設置波形顯示參數

　　1.電壓/電流標度（Scale）：調整垂直標度，使波形適合屏幕顯示。初始設置時，可以選擇較大的標度（如10mV/div），然后根據波形情況逐步調整。

　　2.零點調整：調整波形的零點位置，使波形居中顯示，便于觀察。

　　4.數據采集與分析

　　a.捕獲波形

　　確認所有設置無誤后，開始捕獲波形。觀察示波器屏幕上的波形是否穩定、清晰。如有必要，微調觸發電平和時間基，確保波形顯示在屏幕中央且細節清晰。

　　b.測量工具使用

　　RTB2004示波器提供多種測量工具，可以幫助您分析波形：

　　1.自動測量（Auto Measurement）：選擇自動測量功能，示波器會自動計算并顯示關鍵參數，如峰峰值、電流均值、頻率等。

　　2.光標測量（Cursor Measurement）：使用光標功能，手動選擇波形的兩個點，測量時間間隔和電流差值。

　　c.波形存儲與導出

　　如需保存測量結果，RTB2004提供多種存儲方式：

　　1.內部存儲：將波形存儲在示波器內部存儲器中。

　　2.USB存儲：連接USB存儲設備，將波形導出至USB設備中，便于后續分析和分享。

　　3.PC連接：通過LAN或USB接口將示波器連接到計算機，使用R&S提供的軟件進行遠程控制和數據傳輸。

　　5.實際應用中的注意事項

　　a.避免電流探頭飽和

　　在高電流測量中，注意不要超過電流探頭的額定范圍，以防探頭飽和影響測量準確性。

　　b.環境因素

　　保持工作環境的干凈和整潔，避免強電磁干擾影響測量結果。

　　c.安全操作

　　在測量高電流電路時，注意安全操作，防止電擊和設備損壞。

　　通過合理設置R&S RTB2004示波器的各項參數，可以精確地測量和分析電流波形。無論是電路設計、故障排查還是性能測試，這款示波器都能提供可靠的支持。希望本文的指導能幫助您更好地使用RTB2004，提升工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
