普源示波器的滾動模式設置：工程師指南

　　在現代電子工程測試和測量領域，普源示波器（RIGOL Oscilloscope）因其高性價比和多功能性廣受歡迎。作為一名專業工程師，您可能需要利用其滾動模式來進行長時間信號監測。本文將詳細介紹如何在普源示波器上設置滾動模式，并提供一些實用建議，幫助您更高效地進行測量。

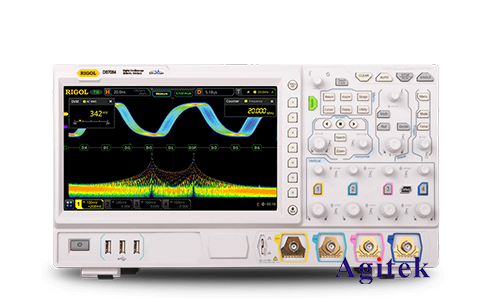

　　什么是滾動模式？

　　滾動模式是一種常用于觀察低頻或長時間信號變化的示波器工作模式。在滾動模式下，示波器屏幕會像圖紙一樣不斷滾動，顯示最新采集的數據。這種模式特別適合用于監測慢速變化的信號，如溫度變化、電壓漂移或心電圖波形。

　　設置滾動模式的步驟

　　1.打開示波器并選擇通道：

　　-打開示波器電源，等待啟動完成。

　　-選擇需要監測的通道，通常按下示波器前面板上的通道按鈕（如“CH1”、“CH2”等）。

　　2.調整垂直系統設置：

　　-使用“垂直位置”旋鈕調整波形在屏幕上的位置，以便在滾動過程中清晰顯示。

　　-使用“垂直靈敏度”旋鈕選擇合適的電壓范圍，確保信號在屏幕上適當顯示，不會過載或太小。

　　3.設置時間基準：

　　-滾動模式主要用于低頻信號，因此需要設置較長的時間基準。

　　-使用“時間基準”旋鈕，將時間基準設置為適當的值（如500ms/div、1s/div或更長）。時間基準越長，滾動模式顯示的時間跨度越大。

　　4.進入滾動模式：

　　-按下“時間基準”按鈕，進入時間基準菜單。

　　-選擇“滾動”或“Roll Mode”（不同型號的示波器可能有不同的菜單名稱），確認進入滾動模式。

　　-在滾動模式下，示波器屏幕會開始滾動，顯示連續采集到的信號。

　　5.調整觸發設置：

　　-雖然滾動模式下不需要精確的觸發，但可以設置觸發電平，以便更好地觀察信號變化。

　　-調整“觸發電平”旋鈕，使其適應信號的特點。

　　滾動模式的應用場景

　　1.溫度監測：

　　-對于溫度傳感器輸出信號的監測，滾動模式能夠連續記錄長時間的溫度變化，便于分析溫度的波動情況。

　　2.電池放電測試：

　　-在進行電池放電測試時，滾動模式可以記錄電壓隨時間的下降過程，幫助評估電池的性能和放電曲線。

　　3.心電圖監測：

　　-醫療設備中的心電圖監測，通過滾動模式可以長時間記錄心電信號，有助于醫生診斷心臟健康狀況。

　　使用建議

　　1.合理選擇時間基準：

　　-根據信號變化的速度選擇合適的時間基準。時間基準太短，滾動速度快，可能看不清信號細節；時間基準太長，滾動速度慢，容易遺漏重要信息。

　　2.使用存儲功能：

　　-利用示波器的存儲功能，保存重要的波形數據，便于后續分析和報告。

　　3.屏幕分辨率和刷新率：

　　-注意示波器的屏幕分辨率和刷新率，確保在滾動模式下，信號能夠清晰顯示。

　　4.定期校準示波器：

　　-定期校準示波器，確保測量精度和信號的準確性。

　　滾動模式是普源示波器的一項強大功能，特別適合用于長時間信號監測。通過合理設置和使用滾動模式，工程師能夠更高效地進行各種測試和測量任務，從而提高工作效率和測量準確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
