在電子工程和測試測量領域，泰克MDO4054C示波器以其多功能性和精確度廣受歡迎。它不僅能夠捕捉和分析復雜的信號，還可以提供多種測量功能，包括電流測量。下面將詳細介紹如何使用泰克MDO4054C示波器進行電流測量，并分享一些實用的技巧，以確保測量的準確性和效率。

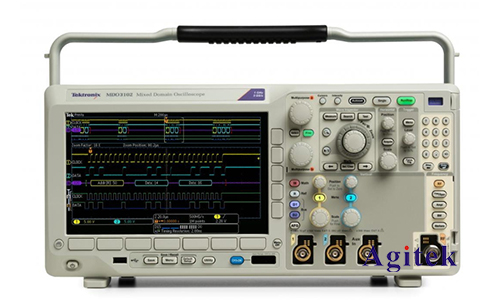

　　一、了解MDO4054C的基本功能

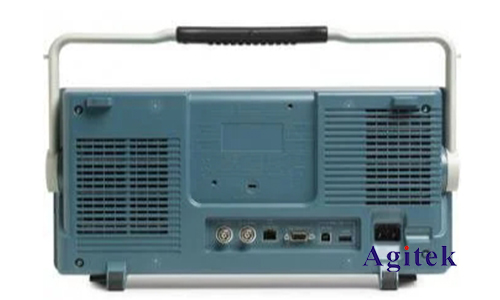

　　首先，MDO4054C是一款混合域示波器（Mixed Domain Oscilloscope），集成了示波器、頻譜分析儀、邏輯分析儀、協議分析儀等多種功能。它具有高達1 GHz的帶寬和高達20 M點的記錄長度，能夠捕捉微小的細節和長時間的信號變化。

　　二、電流測量的基本原理

　　在示波器上測量電流通常需要通過間接方法進行，因?yàn)槭静ㄆ髦苯訙y(cè)量的是電壓。一般的方法是使用電流探頭或通過測量已知電阻上的電壓降來計算電流。

　　1.電流探頭法：電流探頭是一種直接測量電流的工具，它將電流信號轉換為電壓信號，然后將這個信號輸入到示波器中。泰克提供多種電流探頭，如TCPA300電流探頭，可以與MDO4054C兼容使用。

　　2.電阻電壓降法：在電路中串聯一個已知的小電阻，通過測量該電阻兩端的電壓降來計算電流（I=V/R）。這種方法簡便易行，但需要確保電阻值已知且足夠小，以免影響電路正常工作。

　　三、使用電流探頭進行測量

　　1.選擇合適的電流探頭：根據測量需求選擇適合的電流探頭。對于MDO4054C，可以選擇TCP0030A、TCP0150等探頭，這些探頭具有不同的電流范圍和帶寬。

　　2.校準電流探頭：在使用之前，必須校準電流探頭，以確保測量精度。校準步驟可以參考探頭的使用手冊，通常包括零點調整和增益調整。

　　3.連接電流探頭：將探頭的BNC接口連接到MDO4054C的輸入通道，然后將探頭夾在電路中的測量點上。注意保持探頭夾持部分與電流流動方向一致，以獲得正確的讀數。

　　4.設置示波器參數：在MDO4054C上，選擇正確的輸入通道并設置適當?shù)拇怪焙退娇潭龋源_保信號顯示在屏幕中。可以使用自動設置功能（Autoset）來快速調整。

　　5.捕捉和分析信號：一旦連接和設置完成，MDO4054C將顯示電流波形。利用光標、測量功能和波形分析工具，可以進行更深入的信號分析，如峰值電流、平均電流、頻率響應等。

　　四、使用電阻電壓降法進行測量

　　1.選擇和安裝電阻：選擇一個已知阻值的小電阻（如1歐姆或更小），將其串聯在電路的待測點上。確保電阻的功率額定值足夠，避免過熱損壞。

　　2.連接示波器探頭：使用標準的電壓探頭，將探頭的尖端和地線分別連接到電阻兩端，確保接觸良好。

　　3.設置示波器參數：同樣地，在MDO4054C上選擇正確的輸入通道，并設置適當?shù)拇怪焙退娇潭取？梢允褂米詣?dòng)設置功能來快速調整。

　　4.測量和計算電流：通過測量電阻兩端的電壓降，利用公式I=V/R計算電流。MDO4054C的測量功能可以直接顯示電壓值，從而簡化計算過程。

　　五、實用技巧與注意事項

　　1.保持良好的接地：確保示波器和被測設備有良好的接地，以減少噪聲干擾和測量誤差。

　　2.避免探頭引入噪聲：盡量縮短探頭引線長度，減少引線環路面積，以降低電磁干擾。

　　3.定期校準設備：示波器和探頭應定期校準，以保證測量精度。可以參考泰克官方的校準服務或自行使用校準工具。

　　4.了解電流波形特性：不同的電流波形，如直流、交流和脈沖電流，有不同的測量需求。了解被測信號的特性，有助于選擇合適的測量方法和參數設置。

　　5.使用軟件工具進行分析：泰克示波器通常配備了功能強大的分析軟件，如TekScope，這些軟件可以進一步處理和分析捕捉到的波形數據，提供更加詳盡的測量報告。

　　泰克MDO4054C示波器提供了豐富的功能和優越的性能，使得電流測量變得既簡單又準確。無論是使用電流探頭還是電阻電壓降法，只要遵循正確的操作步驟和注意事項，就能獲得可靠的測量結果。希望這篇指南能夠幫助您更好地利用MDO4054C進行電流測量，提升您的測試效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
