在電氣和電子工程領域，示波器是用于測量和分析各種電信號的重要工具。是德科技（Keysight Technologies）生產的MXR608A示波器是一款功能強大的儀器，專為滿足現代工程師的需求而設計。本文將詳細介紹如何使用這款示波器來測量交流電信號，幫助工程師們充分利用其先進功能。

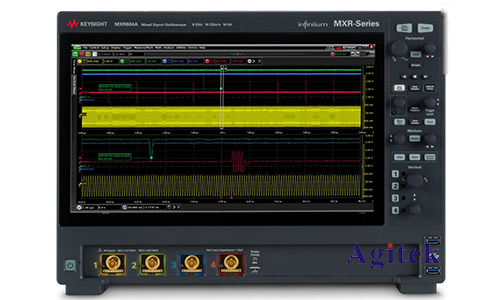

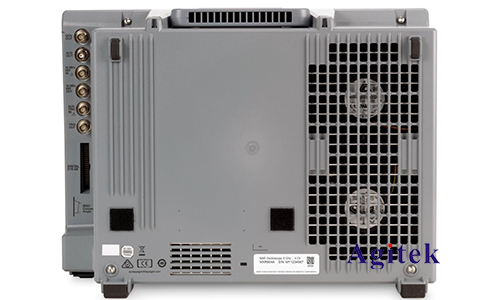

　　一、了解是德MXR608A示波器

　　MXR608A是一款高性能的示波器，具備8個模擬通道和高達6 GHz的帶寬，能夠以最高16 GSa/s的采樣率進行數據采集。其直觀的用戶界面和豐富的測量功能，使得它成為許多復雜測量任務的理想選擇。對于交流電測量，這款示波器提供了精確的波形捕捉和詳細的頻譜分析功能。

　　二、測量前的準備

　　1.校準與檢查

　　在進行任何測量之前，確保示波器和探頭都已校準。校準可以確保測量的準確性，并避免由于設備偏差引起的誤差。

　　2.選擇合適的探頭

　　對于交流電的測量，選擇合適的探頭至關重要。通常，使用高壓探頭或電流探頭，以確保測量的安全性和準確性。是德科技提供的探頭具有良好的頻率響應和高精度，適用于各種電氣測量任務。

　　3.設置示波器參數

　　啟動MXR608A示波器后，進行基本的參數設置，包括時間基準、垂直靈敏度和觸發方式。對于交流電測量，建議將時間基準設置為一個合適的周期范圍，確保可以完整地捕捉一個或多個交流電周期。

　　三、測量過程

　　1.連接探頭

　　將探頭連接到示波器的輸入通道，并確保探頭的地線夾子連接到電路的地。對于交流電測量，特別是高壓測量，必須遵循安全規程，防止觸電或損壞設備。

　　2.調整顯示

　　通過調整示波器的垂直和水平控制，優化波形顯示。垂直控制用于調整信號的振幅顯示，水平控制用于調整時間軸顯示。可以使用自動設置功能（Auto-Setup）來快速捕捉和顯示波形。

　　3.觸發設置

　　設置觸發電平和觸發類型（例如上升沿或下降沿觸發），確保波形穩定顯示。良好的觸發設置可以幫助工程師精確定位感興趣的信號部分。

　　四、分析交流電信號

　　1.波形分析

　　捕捉到交流電信號后，使用示波器的測量功能對波形進行分析。常用的測量參數包括峰值電壓、均方根電壓（RMS）、頻率和相位差等。這些參數能夠幫助工程師了解電信號的特性和性能。

　　2.頻譜分析

　　MXR608A示波器具備強大的頻譜分析功能，能夠?qū)涣麟娦盘栠M(jìn)行頻域分析。通過快速傅里葉變換（FFT），可以查看信號的頻譜成分，識別諧波和噪聲等。頻譜分析對于電源質量檢測和故障診斷非常有用。

　　3.數據存儲與導出

　　是德MXR608A示波器提供多種數據存儲和導出選項。可以將測量數據保存到本地存儲器或通過USB接口導出到外部設備。還可以使用是德科技的分析軟件對數據進行進一步處理和報告生成。

　　五、實際應用案例

　　在實際應用中，工程師可以利用MXR608A示波器對電力系統、電子設備和電機驅動等進行詳細分析。例如，在電力系統中，工程師可以使用示波器測量和分析交流電的波形、諧波成分和瞬態事件，確保系統的穩定性和可靠性。在電子設備設計中，可以通過測量交流電信號，優化電路性能，檢測和排除潛在的設計缺陷。

　　是德MXR608A示波器以其高帶寬、多通道和先進的測量功能，成為測量和分析交流電信號的理想工具。通過正確的設置和使用，工程師可以全面掌握電信號的特性，進行有效的故障診斷和性能優化，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
