作為一名經驗豐富的電子工程師，我們都明白，示波器是電子測試和測量中不可或缺的工具。普源（Rigol）作為全球知名的測試和測量設備制造商，其示波器在性能、易用性和可靠性方面得到了廣泛認可。下面將詳細介紹如何在普源示波器上進行平均電壓的設置，并解釋其重要性和實際應用。

　　一、為什么需要進行平均電壓設置？

　　在電子測量中，信號往往會受到各種噪聲的干擾。這些噪聲可能來自外部環境、電源系統或是設備自身的電磁干擾。噪聲會對信號的準確測量產生負面影響，使得測量結果不穩定。通過示波器的平均功能，可以有效地降低隨機噪聲的影響，提高測量結果的準確性和穩定性。

　　平均電壓設置的核心思想是對多次采樣的信號進行平均處理，從而得到一個更為穩定和準確的信號。對于周期性信號，平均處理可以顯著減小噪聲，突出真實的信號特征。

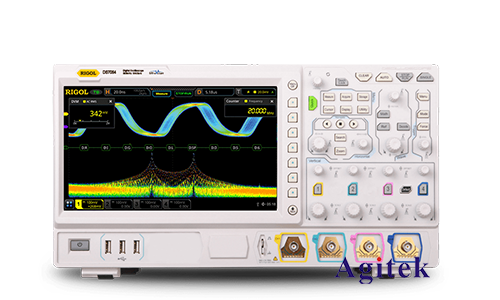

　　二、普源示波器的平均電壓功能概述

　　普源示波器提供了強大的平均功能，能夠幫助用戶獲得更為精確的測量結果。其平均功能可以對捕獲的波形進行多次采樣，并計算出這些采樣結果的平均值。通過這一過程，隨機噪聲被有效地減小，從而使得測量結果更為平滑和穩定。

　　在普源示波器中，用戶可以通過菜單選項輕松地設置平均次數。通常，用戶可以選擇2、4、8、16、32、64、128、256等不同的平均次數。平均次數越高，噪聲的影響越小，但相應的測量速度也會有所降低。因此，用戶需要根據具體的測量需求，在噪聲抑制效果和測量速度之間找到平衡。

　　三、具體設置步驟

　　以下是如何在普源示波器上進行平均電壓設置的具體步驟：

　　1.打開示波器并連接信號：首先，確保示波器已正確連接到待測信號源上，并且信號已經穩定顯示在屏幕上。

　　2.進入采集菜單：按下示波器前面板上的“Acquire”按鈕，進入采集設置菜單。在這里，你可以看到與采樣相關的各種選項。

　　3.選擇平均模式：在采集設置菜單中，選擇“Average”（平均）模式。通常，這一選項會列在“采樣模式”選項下，你需要使用旋鈕或箭頭按鈕來選擇這一模式。

　　4.設置平均次數：選擇“Average”模式后，你會看到一個選項，允許你設置平均次數。使用旋鈕或箭頭按鈕調整平均次數，根據具體需求選擇合適的值。

　　5.確認設置并開始測量：完成設置后，按下“確認”或“應用”按鈕，使設置生效。此時，示波器將按照設定的平均次數進行信號采樣和處理，屏幕上顯示的波形也會變得更加平滑和穩定。

　　四、應用案例

　　1.高頻信號測量

　　在測量高頻信號時，噪聲往往更加顯著。通過啟用平均功能，可以有效抑制高頻噪聲，突出信號的真實特征。例如，在射頻信號的測量中，平均處理可以顯著提高測量結果的信噪比，使得信號的頻譜更加清晰。

　　2.電源紋波測量

　　在電源設計和調試過程中，測量電源紋波是一個常見的任務。由于電源紋波通常是一個低幅度的信號，容易受到各種噪聲的干擾。使用示波器的平均功能，可以有效降低噪聲的影響，使得紋波測量更加準確。

　　3.信號完整性分析

　　在高速數字電路中，信號完整性問題是一個關鍵因素。通過對高速信號進行平均處理，可以更好地觀察信號的真實形態，檢測信號的抖動和畸變問題，從而優化電路設計。

　　五、注意事項

　　1.平均次數的選擇：雖然較高的平均次數可以顯著降低噪聲，但也會降低示波器的實時響應速度。因此，用戶在選擇平均次數時，應根據實際測量需求和示波器性能做出合理的選擇。

　　2.信號的穩定性：平均功能適用于周期性或穩定的信號，對于非周期性或脈沖信號，平均處理可能會導致信號特征丟失。因此，在使用平均功能前，應確認待測信號的特性。

　　3.實時測量需求：在一些需要實時監測信號變化的應用中，啟用平均功能可能會導致信號響應延遲。因此，在進行實時測量時，應慎重考慮是否使用平均功能。

　　普源示波器的平均電壓功能為工程師提供了一種強大的工具，可以有效地提高測量結果的準確性和穩定性。通過合理設置平均次數，用戶可以在抑制噪聲和保證測量速度之間找到**平衡，從而獲得更加可靠的測量數據，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
