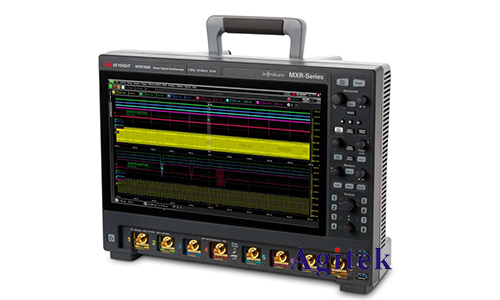

電流測量在電子工程中至關重要，因為它可以提供有關電路性能、故障排除和設計驗證的寶貴信息。是德MXR108A示波器是一款功能強大的工具，具有測量電流的能力，使其成為電子工程師的必備工具。本文將深入探討使用是德MXR108A示波器進行電流測量的原理、方法和應用。

　　電流測量的原理

　　是德MXR108A示波器通過使用電流探頭進行電流測量。電流探頭是一種非侵入式傳感器，它可以夾在導線上，測量流經導體的電流。電流探頭內部有一個霍爾效應傳感器，它會產生與流經導體的電流成正比的電壓。這個電壓被饋送到示波器，示波器將其轉換為電流波形。

　　電流探頭的選擇

　　選擇合適的電流探頭對于準確測量電流至關重要。有各種類型的電流探頭可供選擇，每種類型的探頭都有其特定的測量范圍和特性。對于低電流測量，可以使用鉗形電流探頭。對于高電流測量，可以使用霍爾效應電流探頭。選擇電流探頭時，應考慮以下因素：

　　測量范圍：探頭的測量范圍應大于要測量的最大電流。

　　準確度：探頭的準確度應與所需的測量精度相匹配。

　　帶寬：探頭的帶寬應大于被測信號的頻率。

　　噪聲：探頭的噪聲應盡可能低，以避免影響測量結果。

　　電流測量設置

　　在使用是德MXR108A示波器進行電流測量之前，需要進行以下設置：

　　1.連接電流探頭：將電流探頭連接到示波器的輸入通道。

　　2.設置探頭比例：在示波器菜單中，設置電流探頭的比例。探頭比例表示探頭輸出電壓與流經導體的電流之間的關系。

　　3.校準探頭：使用校準電阻或短路環路校準探頭。校準將確保探頭以最大精度進行測量。

　　電流波形分析

　　電流波形可以提供有關電路性能的寶貴信息。通過分析電流波形，可以確定以下內容：

　　電流幅度：最大和最小電流值。

　　電流波形：電流隨時間變化的形狀。

　　電流紋波：電流中的交流分量。

　　電流諧波：電流中的正弦分量。

　　電流波形分析可以幫助識別電路中的問題，例如短路、開路和噪聲。

　　應用

　　是德MXR108A示波器電流測量在電子工程中具有廣泛的應用，包括：

　　電源分析：測量電源的輸出電流，以評估其穩定性和效率。

　　電機控制：測量電機驅動器的電流，以優化性能和診斷故障。

　　開關模式電源：測量開關模式電源中的電流，以分析其效率和穩定性。

　　電子設備故障排除：測量設備中的電流，以識別短路、開路和其他故障。

　　設計驗證：驗證電路的設計是否符合預期，并測量實際電流消耗。

　　是德MXR108A示波器是一款功能強大的工具，具有測量電流的能力。通過使用合適的電流探頭和正確的設置，可以準確測量電流波形，并從中獲得有關電路性能的寶貴信息。電流測量在電子工程中至關重要，是德MXR108A示波器為工程師提供了進行這些測量所需的功能和精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
