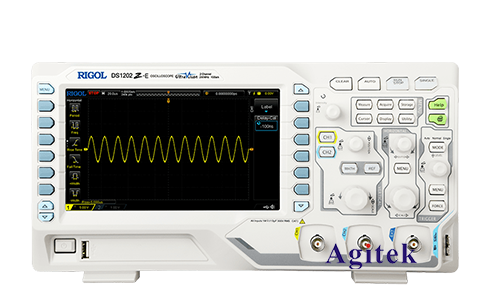

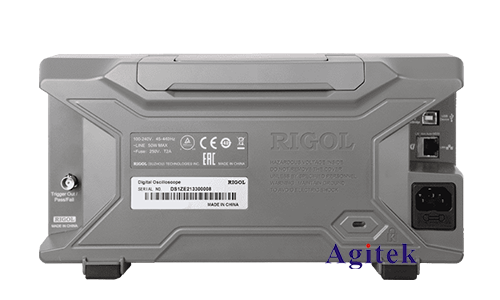

紋波測量是數字示波器的一項重要功能，它可以幫助工程師和技術人員分析和表征電子電路中的交流噪聲成分。普源DS1202Z-E數字示波器是一款經濟實惠且功能強大的示波器，它提供了多種紋波測量功能。本文將詳細介紹如何使用DS1202Z-E示波器測量紋波。

　　測量準備

　　在開始測量紋波之前，需要進行一些準備工作：

　　確保示波器已正確校準。

　　連接探頭到示波器的輸入通道。

　　將探頭接地，以消除任何外部噪聲。

　　設置示波器的時基和電壓范圍，以捕獲感興趣的紋波信號。

　　測量方法

　　DS1202Z-E示波器提供兩種紋波測量方法：

　　1.使用內置的紋波測量功能

　　按下示波器面板上的“測量”按鈕。

　　選擇“紋波”選項。

　　示波器將自動計算并顯示紋波的峰峰值、均方根和百分比值。

　　2.手動測量紋波

　　使用示波器的光標功能，測量紋波信號的峰峰值電壓。

　　計算紋波的均方根電壓，方法是將峰峰值電壓除以2.828。

　　計算紋波的百分比值，方法是將均方根電壓除以直流電壓并乘以100%。

　　測量結果的解釋

　　紋波測量結果可以提供有關電子電路噪聲特性的寶貴信息：

　　峰峰值紋波：這是紋波信號的最大電壓范圍。

　　均方根紋波：這是紋波信號的有效電壓值。

　　百分比紋波：這是紋波信號相對于直流電壓的幅度。

　　高紋波水平可能是電子電路中存在噪聲或不穩定性的跡象。工程師和技術人員可以使用紋波測量結果來診斷和解決電路問題。

　　示例

　　以下是一個使用DS1202Z-E示波器測量紋波的示例：

　　將示波器連接到直流電源的輸出。

　　設置時基為10 ms/div，電壓范圍為5 V/div。

　　按下“測量”按鈕并選擇“紋波”選項。

　　示波器顯示紋波的峰峰值為100 mV，均方根值為35 mV，百分比值為2%。

　　普源DS1202Z-E數字示波器是一款功能強大的工具，可用于測量電子電路中的紋波。通過使用內置的紋波測量功能或手動測量方法，工程師和技術人員可以輕松準確地表征噪聲成分。紋波測量結果可以幫助診斷和解決電路問題，確保電子設備的**性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
