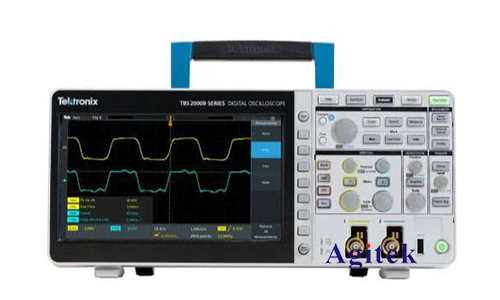

泰克TBS2074B數字存儲示波器是一種功能強大的測量儀器，可用于測量各種電子信號的頻率。本文將詳細介紹使用泰克TBS2074B數字存儲示波器測量頻率的方法，包括時域測量和頻域測量。

　　時域測量

　　時域測量是測量信號在時域內的頻率。泰克TBS2074B數字存儲示波器提供了多種時域測量功能，包括：

　　周期測量：測量兩個相鄰正向或負向過零點之間的間隔。

　　頻率測量：計算周期的倒數。

　　測量步驟：

　　1.將被測信號連接到示波器的輸入端。

　　2.設置示波器的觸發方式為自動或法向觸發。

　　3.調整示波器的時基設置，以獲得穩定的信號顯示。

　　4.使用示波器的游標功能測量兩個相鄰過零點之間的周期。

　　5.計算周期的倒數，即可得到頻率值。

　　頻域測量

　　頻域測量是測量信號在頻域內的頻率。泰克TBS2074B數字存儲示波器提供了快速傅里葉變換（FFT）功能，可以將時域信號轉換為頻域信號。

　　測量步驟：

　　1.將被測信號連接到示波器的輸入端。

　　2.設置示波器的觸發方式為自動或法向觸發。

　　3.調整示波器的時基設置，以獲得穩定的信號顯示。

　　4.按下示波器上的“FFT”按鈕，將時域信號轉換為頻域信號。

　　5.在頻域顯示中，找到信號頻率對應的峰值。

　　6.讀出峰值對應的頻率值。

　　測量注意事項

　　采樣率：示波器的采樣率必須足夠高，才能準確測量頻率。建議采樣率至少是信號頻率的5倍。

　　觸發設置：正確的觸發設置對于穩定的信號顯示和準確的頻率測量至關重要。

　　時基設置：時基設置應調整為適當的值，以獲得清晰的信號顯示。

　　FFT設置：FFT設置（例如窗口類型和分辨率）會影響測量精度。

　　泰克TBS2074B數字存儲示波器提供了多種測量頻率的方法，包括時域測量和頻域測量。通過遵循本文中介紹的步驟，用戶可以準確地測量各種電子信號的頻率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
