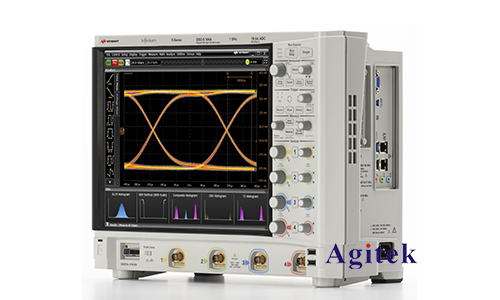

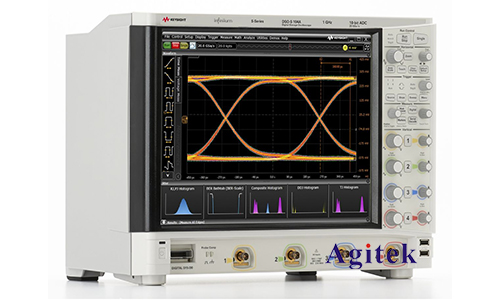

紋波是電子系統中常見的一種噪聲，它會影響系統的性能和穩定性。示波器是測量紋波的常用工具，本文將介紹如何使用是德DSOS104A示波器測試紋波。

　　測量設置

　　1.連接示波器：將示波器探頭連接到待測電路的輸出端。

　　2.設置時間基：選擇適當的時間基設置，以捕獲紋波的周期性變化。

　　3.設置電壓范圍：調整電壓范圍，以確保紋波信號清晰可見。

　　4.啟用平均：啟用平均功能，以減少噪聲并改善測量精度。

　　測量步驟

　　1.觀察波形：觀察示波器屏幕上的波形，確定紋波的形狀和頻率。

　　2.測量峰峰值：使用示波器的測量功能，測量紋波的峰峰值電壓（Vp-p）。

　　3.測量RMS值：如果示波器支持RMS測量，則可以使用此功能測量紋波的RMS值。

　　4.計算紋波系數：紋波系數定義為紋波RMS值與直流輸出電壓之比。

　　分析結果

　　1.比較紋波系數：將測量的紋波系數與系統要求進行比較，以確定系統是否符合規范。

　　2.識別紋波源：根據紋波的頻率和形狀，可以推斷紋波的可能源頭，例如電源噪聲、負載變化或電路設計缺陷。

　　3.采取糾正措施：根據紋波源，采取適當的措施來減少或消除紋波，例如使用濾波器、改進電源設計或優化電路布局。

　　高級測量

　　1.頻譜分析：使用示波器的頻譜分析功能，可以分析紋波的頻率成分，識別特定頻率的噪聲源。

　　2.諧波測量：諧波測量可以確定紋波中特定諧波分量的幅度，這對于分析非正弦波紋波非常有用。

　　3.觸發設置：使用觸發設置，可以捕獲特定紋波事件或條件，例如紋波超過某個閾值時。

　　使用是德DSOS104A示波器測試紋波是一個相對簡單的過程。通過遵循上述步驟，可以準確測量紋波的幅度和頻率，并分析紋波的可能源頭。通過糾正措施，可以減少或消除紋波，從而改善電子系統的性能和穩定性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
