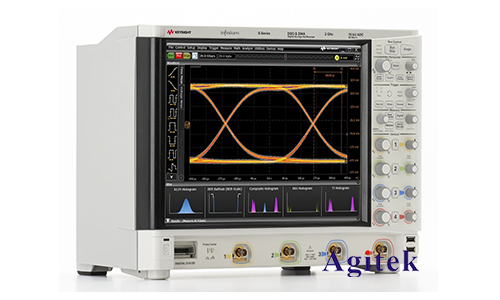

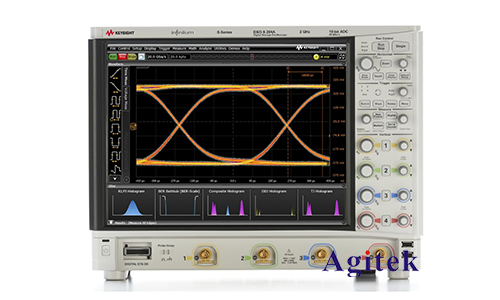

在電子工程領域，示波器是一種重要的測試儀器，用于觀察和分析電信號的波形。安捷倫（Agilent）是示波器領域的知名品牌之一，其示波器具有高性能和多功能的特點。正確設置示波器的通道是確保獲得準確波形顯示和分析的關鍵步驟之一。本文將介紹如何設置安捷倫示波器的通道，以便工程師和技術人員能夠更好地利用這一儀器進行電子測試和分析。

　　第一步：連接信號源

　　在設置示波器通道之前，首先需要將待測信號源正確連接到示波器的輸入通道上。確保信號源輸出符合示波器的輸入范圍，并使用合適的連接線連接到示波器的通道輸入端口上。

　　第二步：選擇通道

　　安捷倫示波器通常配有多個通道，根據需要選擇要使用的通道。通常情況下，示波器的前面板會有通道選擇按鈕或者旋鈕，通過調節這些按鈕或旋鈕可以選擇相應的通道。

　　第三步：設置垂直縮放

　　垂直縮放是指調節示波器通道的靈敏度，即設置每個格子代表的電壓值。通常情況下，示波器的前面板會有垂直縮放旋鈕，通過旋轉該旋鈕可以調節通道的靈敏度。根據待測信號的幅值范圍，選擇合適的垂直縮放值，以確保波形能夠完整地顯示在示波器屏幕上。

　　第四步：設置水平縮放

　　水平縮放是指調節示波器屏幕上時間軸的縮放比例，即設置每個格子代表的時間值。通常情況下，示波器的前面板會有水平縮放旋鈕，通過旋轉該旋鈕可以調節時間軸的縮放比例。根據待測信號的周期和頻率，選擇合適的水平縮放值，以確保波形能夠清晰地顯示在示波器屏幕上。

　　第五步：設置觸發模式

　　觸發模式是指示波器在何種條件下開始采集和顯示波形。安捷倫示波器通常支持多種觸發模式，包括邊沿觸發、脈沖觸發、視頻觸發等。根據待測信號的特點，選擇合適的觸發模式，并設置相應的觸發參數，以確保示波器能夠穩定地捕獲和顯示波形。

　　第六步：調節顯示模式

　　示波器通常支持多種顯示模式，包括時域顯示和頻域顯示等。根據需要選擇合適的顯示模式，并調節相應的顯示參數，以便更好地觀察和分析待測信號的波形特征。

　　第七步：調節觸發級別

　　觸發級別是指觸發模式下的觸發電壓或觸發信號的幅值水平。根據待測信號的幅值范圍和波形特征，調節觸發級別，以確保示波器能夠準確地觸發并顯示波形。

　　通過以上步驟，可以有效地設置安捷倫示波器的通道，確保獲得準確、清晰的波形顯示和分析結果。在實際應用中，工程師和技術人員還可以根據具體測試要求和待測信號的特點，進一步優化示波器的設置參數，以獲得更加精確和可靠的測試結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
