隨著信息技術的不斷發展，電纜作為信息傳輸?shù)闹匾浇樵诂F(xiàn)代社會中扮演著至關重要的角色。為了確保電纜網絡的穩定性和性能，矢量網絡分析儀成為一種關鍵的測試工具。本文將探討矢量網絡分析儀在電纜測試中的原理、應用以及操作步驟。

　　1.矢量網絡分析儀簡介

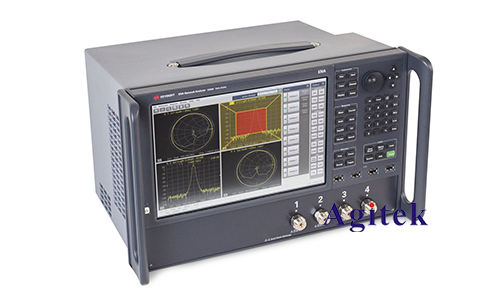

　　矢量網絡分析儀是一種高級的電子測試儀器，主要用于測量和分析電纜、天線、濾波器等射頻（RF）和微波設備的性能。它能夠提供頻率、幅度、相位等多個參數的精確測量，為工程師和技術人員提供了詳盡的信息，以便在電纜系統中進行優化和故障排除。

　　2.矢量網絡分析儀的原理

　　矢量網絡分析儀的原理基于反射和傳輸特性的測量。通過發送測試信號并測量其在電纜系統中的變化，可以獲取電纜的響應。這些響應以圖形的形式顯示，形成稱為“矢量網絡分析圖”（VNA圖）的結果。VNA圖提供了關于電纜系統中各種信號參數的詳細信息，包括幅度、相位、衰減等。

　　3.電纜測試的應用

　　3.1.頻率響應分析

　　矢量網絡分析儀可用于測量電纜系統對不同頻率的響應。這對于確保電纜在設計頻率范圍內工作十分重要。通過分析頻率響應，工程師可以調整電纜系統，以滿足特定頻率要求。

　　3.2.相位失真分析

　　相位失真是指信號通過電纜系統時所發生的相位變化。矢量網絡分析儀可以精確測量相位失真，幫助工程師了解信號在傳輸過程中的變化情況。這對于高精度和低延遲的應用尤為重要。

　　3.3.端口匹配和阻抗分析

　　電纜系統的端口匹配和阻抗匹配對于信號傳輸?shù)挠行灾陵P(guān)重要。矢量網絡分析儀可以評估電纜系統的阻抗匹配情況，并幫助工程師調整系統以確保**性能。

　　4.矢量網絡分析儀的操作步驟

　　4.1.連接測試設備

　　將矢量網絡分析儀與待測電纜系統正確連接。確保連接穩固，以防止測量誤差。

　　4.2.設置測試參數

　　在矢量網絡分析儀上設置測試的頻率范圍、功率水平和其他相關參數。這些參數根據具體測試的目的進行調整。

　　4.3.執行測試

　　啟動矢量網絡分析儀進行測試，并觀察測試結果。通常，結果以圖形形式呈現在儀器的屏幕上，可以通過分析圖形來了解電纜系統的性能。

　　4.4.數據分析和優化

　　根據測試結果進行數據分析，并根據需要對電纜系統進行優化。這可能包括調整電纜長度、更改阻抗匹配等。

　　矢量網絡分析儀作為先進的電子測試工具，為電纜系統的測試和優化提供了強大的支持。通過深入了解電纜的頻率響應、相位失真等參數，工程師能夠更好地維護和提升電纜網絡的性能，確保其在各種應用場景中穩定可靠地工作，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
