使用Excel構建任意波形，并將其傳輸?shù)饺我獠ㄐ伟l(fā)生器。

　　在從零開始創建任意波形時，大多數工程師要么采用工程編程環境，比如Matlab、LabVIEW或VEE，要么采用免費或收費的定制任意波形軟件套件。這些是很好的工具，但如果你不常用的話，它們的價格就顯得比較昂貴，并且學會使用也比較耗時。多數工程師未曾想到的另一個方案是Excel。

　　Excel是構建定制任意波形的好工具，因?yàn)樗鼉?nèi)置有先進的算術運算功能，能夠處理大量數據（波形點），并且早已成為每個人電腦中必備的軟件。那么問題就變成，“如何將波形從Excel轉移到任意波形發生器？”，Excel和現代化任意波形發生器有一個共同點，即CSV文件格式。Excel可以讀取CSV文件，并且Excel電子表格可以保存為CSV文件。現代化任意波形發生器可以從CSV文件中讀取和創建任意波形。若要將CSV轉移到任意波形發生器，只需將文件從PC轉移到任意波形發生器的前面板，然后將其加載到波形存儲器中。

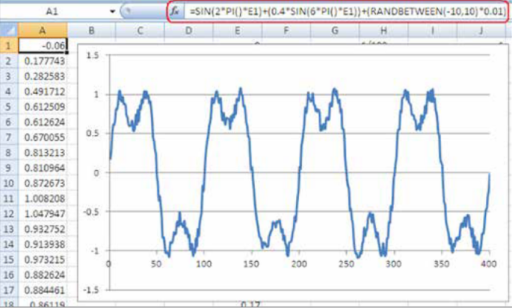

　　我們來看個例子。通過使用Excel，可以創建一個任意波形，它由正弦波加上三次諧波噪聲和任意噪聲構成。Excel電子表格的屏幕快照如下所示。注意繪制出的任意波形結果，用于創建波形的內置Excel功能用紅色圈出。

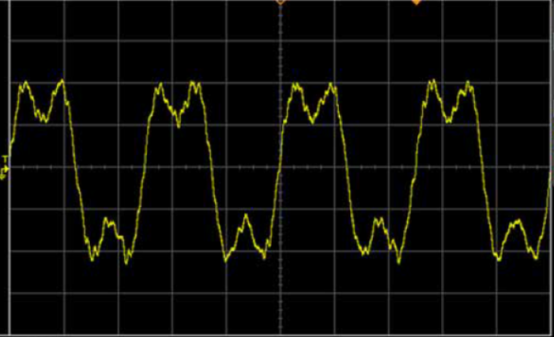

　　然后，將Excel電子表格另存為CSV文件。再通過U盤將該文件轉移到任意波形發生器。任意波形發生器重建任意波形，然后下面的示波器屏幕快照捕獲到該任意波形。

　　可以看到，Excel提供了一種簡單、免費創建任意波形的方法，而CSV文件格式使得任意波形可以方便地傳輸?shù)饺我獠ㄐ伟l(fā)生器。如果你喜歡使用軟件環境來生成任意波形，或者你需要更先進的算術運算功能而Excel無法滿足需求，你仍然可以避免必須遠程連接你的任意波形發生器并對其編程。大多數編程環境，如Matlab和LabView，都有用于讀寫CVS文件的API。只需讓你的程序?qū)⑷我獠ㄐ螌懭隒SV文件，然后將其傳輸?shù)饺我獠ㄐ伟l(fā)生器，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
