三同軸線纜是一種由內部導體、絕緣層和外部屏蔽層組成的電纜，內部導體和外部屏蔽層之間有一層絕緣層隔離。

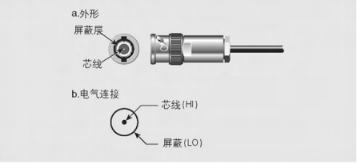

　　常見的BNC連接器圖示：

　　解釋：BNC連接器的中心導體連到輸入HI端，而外殼連到輸入LO端注意，外殼可以直接在儀器上連到機箱地。

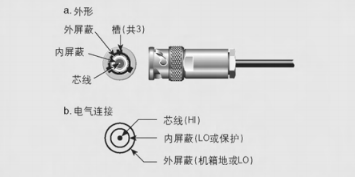

　　三同軸連接器圖示：

　　解釋：三同軸連接器的中心導體連到HI端。內層屏蔽連到LO端或保護端，而外層屏蔽通常連到機箱地。然而，對某些SMU來說，外層屏蔽連到LO端(公共端)，并允許對地浮空。

　　三同軸電纜和保護技術的更多應用如下：

　　為了保持高絕緣電阻，在所有連接器的各個導體之間要使用合適的絕緣材料。

　　為此，大多數高質量的BNC和三同軸連接器在導體之間都使用聚四氟乙烯來絕緣。

　　三同軸連接器有兩槽和三槽兩種結構。三槽連接器的設計是近年來出現的，其目的是避免BNC連接器和同軸連接器試圖配接時，引起連接器損壞。

　　大多數新的設備都使用三槽連接器設計。

　　三同軸電纜和保護連接當我們把保護電壓連到同軸電纜的屏蔽時，如果該保護電壓大于30V有效值，就可能出現安全風險。三同軸電纜用連至大地或LO端的外層屏蔽將保護屏蔽包圍起來，從而避免了這種危險。

　　當靜電計按無保護方式工作時,三同軸電纜的連接方法一般如下:

　　中心導體:高阻抗引線(HI)

　　內層屏蔽:低阻抗引線(LO)

　　外層屏蔽:地(GND)

　　這種電纜提供了安全載荷兩個信號的能力，兩個信號都不在地電位。將兩個引線屏蔽起來，并在每個導體與地之間都保持高電阻，從而保持了高阻抗的完整性。

　　當靜電計工作在保護模式之下或者使用SMU時，三同軸電纜按下述方法連接:

　　中心導體:高端(HI)

　　內層屏蔽:保護(GUARD)

　　外層屏蔽:地或者L端

　　對靜電計來說，當測量高電阻或測量高阻源的電壓時，保護連接是有用的。

　　在測量弱電流時，由于靜電計的反饋安培計電路中的保護端總是LO端，所以不需要連接保護端。比較新的靜電計具有一個內部開關，能夠在保護連接和無保護連接之間轉換。

　　以上就是為大家整理的一小部分關于三同軸線纜，連接器相關的知識，僅供參考,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
