在做實驗時需要用信號發生器發出信號給示波器觀察，但會出現示波器上測得信號幅值是信號源設置電壓的兩倍或者0.5倍，這是什么情況呢？

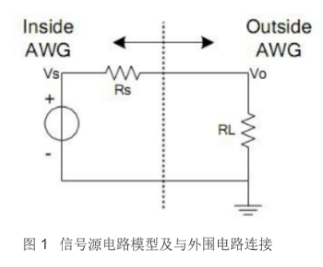

　　要回答這個問題我們需要先了解信號源的電路模型。信號源電路模型由一個電壓源Vs和內阻R s組成，連接外部負載RL，組成回路，如圖1所示其中，信號源內阻Rs為50Ω;Vo為信號源加在負載兩端的電壓，此時也就是示波器測得電壓。

　　在此需要清楚，信號源的內部阻抗一直存在且為50Ω，設置信號源輸出阻抗并不能改變其實際內部阻抗，設置輸出阻抗的目的是為了進行阻抗匹配。

　　信號源本身的內阻是確定的50Ω,信號源的負載電阻是信號源本身并無法控制的設置信號源的負載電陽應該是和實際的負載一致，但如果設置得不一致，就會出現測量的結果為信號源面板設置的輸出電壓讀數值的2倍或1/2。舉個例子。

　　1、當實際負為50Ω時：

　　設置信號源的負載電阻也為50Ω，此時信號源負載就會和實際負載分壓，假設信號源面板上設置為1V，信號源實際輸出的電壓Vs為2V，這時候示波器測量值為1V。

　　設置信號源的負載電阻為高阻1MΩ，假設信號源面板設置為1V，信號源實際輸出的電壓Vs也為1V，但是這時候由于實際負載是50Ω，分壓作用導致示波器測量值為0.5V。

　　2、當實際負載為高阻1MΩ時：

　　設置信號源的負載電阻也為50Ω，此時電壓會被實際負載分走，信號源內部阻抗分的電壓太小可忽略，假設信號源面板上設置為1V，信號源實際輸出的電壓Vs為2V，這時候示波器測量值為2V。

　　設置信號源的負載電阻為高阻1MΩ，假設信號源面板設置為1V，信號源實際輸出的電壓Vs為1V，示波器測量值為1V。

　　聽起來這么的燒腦筋，記住這點就好信號源的面板上設置負載電阻為50Ω時，信號源的物理層輸出電壓Vs為面板讀數電壓的2倍，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
