模擬示波器的作用

　　1、可測量直流信號和交流信號的電壓范圍

　　2、交流信號的頻率可以通過測量交流信號的周期來轉換。

　　3、波形可以顯示交流信號。

　　4、信號測量可分別用兩個通道進行。

　　5、兩個信號的波形，即雙跟蹤測量功能，可以同時顯示在屏幕上。該功能可以測量?jī)蓚€(gè)信號之間的相位差和波形之間的形狀差。

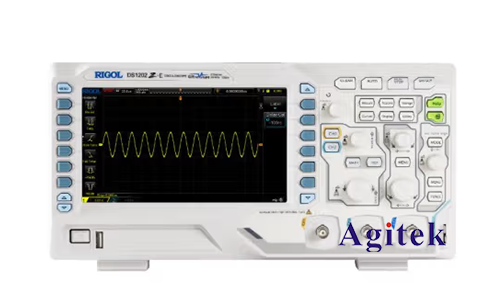

　　模擬示波器如何看待頻率

　　振幅(峰值，相當于振幅的兩倍)和周期可以直接讀取模擬示波器，頻率是根據周期的倒數計算的。

　　示波器上有許多正方形格子，我們稱每個格子的邊長為一個大格子，每個大格子相當于五個小格子。

　　范圍取決于Y軸的方向。您使用上下移動的旋鈕將任何水平刻度線壓在波形的底部，然后讀取波形的頂部。Y軸上的距離相當于幾個大格。

　　建議：

　　(1)盡量放大波形幅度，以占據屏幕Y方向的1/2-3/4為宜。

　　（2）波形應左右打開，使屏幕上顯示的波形周期大約相當于1-2個周期的波形，不要顯示太多周期（現在看看你的波形，相當于n個周期）

　　這樣可以提高你的讀數精度。

　　如何計算模擬示波器的頻率？

　　在示波器屏幕上找到波形周期的相同點，然后從X軸刻度讀取周期時間。大格是您設置的X軸掃描時間基礎。例如，它設置為100ns/div(如果模擬示波器，看看面板旋鈕指向多少s/div），所以兩個箭頭之間的間隔是4格多一點，然后看小格，估讀大概是425ns(如果模擬示波器，估讀不可能準確)，看示波器測量菜單上測量的是426ns，估讀還是比較準確的。

　　然后用1除以一個周期的時間獲得頻率，1/425ns=2.35mHZ，與測量菜單測量的頻率值一致，相當于信號源設置的頻率。
