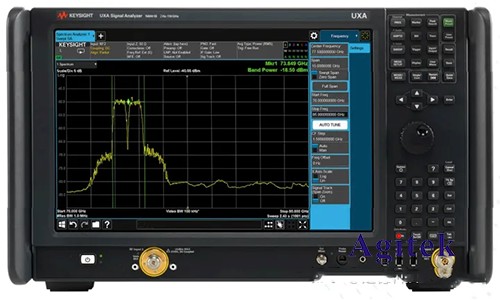

測試和測量儀器的價格并不便宜，至少都是上萬的精密儀器；因此，應按照正確的流程使用，并定期校準儀器。那么，是德科技系列儀器校準過程中需要注意哪些問題呢？今天，我們主要分享頻譜分析儀的校準方法。

　　校準程序的頻譜儀

　　頻譜儀內部計算機有三個常用的校準程序：頻率校準、幅度校準和預選器（YTF）校準。

　　1、頻譜儀頻率校準

　　當頻譜儀振動、運輸、放置時間長或環境溫度變化較大時，頻譜儀的頻率調整會發生變化，導致頻率測量誤差。在嚴重情況下，測量信號會左右搖晃。這種現象可以通過頻率校準來消除。

　　校準過程主要以300MHz信號為參考信號，掃描時間、中心頻率、跨度(掃寬)、誤差校準YIG主線圈延遲、副線圈靈敏度和掃頻靈敏度，使頻譜儀頻率調整范圍正常。

　　校準方法：

　　用頻率/幅度校準電纜，校準信號（CALOUTPUT）接入頻譜儀的信號輸入端。

　　按【CAL】〔CALFREQ〕，頻譜儀進入頻率校準程序。

　　校準結束后，屏幕上出現了“CALDONE”信息，按〔CALSTORE〕將校準數據存儲在儀器的E2PROM中。

　　2、校準頻譜儀的振幅

　　與頻率校準一樣，當頻譜儀測量范圍的準確性發生變化時，儀器可以通過范圍校準程序滿足出廠指標。該過程主要以300mhz信號為參考信號，測量和校正頻譜儀的整個通道范圍、區分帶寬濾波器、對數放大器和輸入衰減器。

　　校準方法：

　　用頻率/幅度校準電纜，校準信號（CALOUTPUT）接入頻譜儀的信號輸入端。

　　按【CAL】〔CALAMP〕，進入范圍校準程序的頻譜儀。

　　校準結束后，屏幕上出現了“CALDONE”信息，按〔CALSTORE〕將校準數據存儲在儀器的E2PROM中。

　　3、預選器（YTF）校準

　　預選器的頻率掃描和跟蹤是頻譜儀諧波波段的關鍵。該機器采用獨立于第一振動的驅動電路，分別校準和驅動每個波段。在頻譜儀快速掃描、慢掃描和跨波段掃描中，補償第一振蕩器和預選器的磁滯和延遲，大大提高了YTF的跟蹤特性。如果頻譜儀在諧波波段有5DB或更大的范圍誤差，則通常是由于儀器放置時間長，環境溫度變化大造成的。預選跟蹤器不良會導致范圍測量誤差，甚至無法測量信號。此時，YTF應進行校準。

　　校準方法：

　　用YTF校準電纜，梳狀波100MHz（COMB）信號接收到頻譜儀的RF輸入端。

　　按【CAL】〔CALYTF〕，進入YTF校準程序的頻譜儀。

　　校準結束后，屏幕上出現了“CALDONE”信息，按〔CALSTORE〕將校準數據存儲在儀器的E2PROM中。

　　校準期間退出或校準不能完成錯誤信號的，按〔CALFETCH〕檢索校準數據。此時，儀器將需要重新調整和修理，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
