對于射頻信號源，相信工程師不會覺得陌生，這是一種常用的測試測量儀器，而大多數情況下是以輸入正弦波為主的。但射頻信號源輸出方式有很多種，如方波、鋸齒波、三角波、直流等。那么，射頻信號源怎么輸出調制信號呢？

　　調制信號分為模擬調制和數字調制，而射頻源的模擬調制有調幅，調頻，調相和脈沖調制等。其他調制已經講過了，今天重點跟大家分享一下脈沖調制。

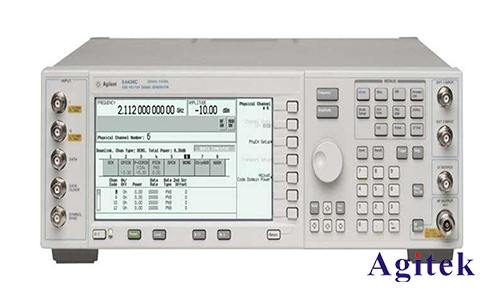

　　這是是德科技的射頻信號源E4438C，頻率到6GHz，儀器上有個“pulse”，可以直接設置脈沖調制，首先設置RF輸出頻率

　　1.按下Preset

　　2.按下Frequency，設置輸出頻率500MHz

　　3.按下Amplitude，設置RF輸出幅度為0 dBm

　　然后設置脈沖周期和寬度

　　1.按下Pulse脈沖，按Pulse Period，設置脈沖周期為100us

　　2.按下Pulse脈沖，按Pulse Width，設置脈沖寬度為24us

　　最后打開調制開關，Mod on.

　　打開輸出RF on.

　　然后用示波器觀察一下脈沖調制的波形?？梢詼y試一下脈沖的周期和脈寬和設置是一樣的。

　　如果需要輸出脈沖調制信號的話，用這個方法直接輸出，非常的方便。
